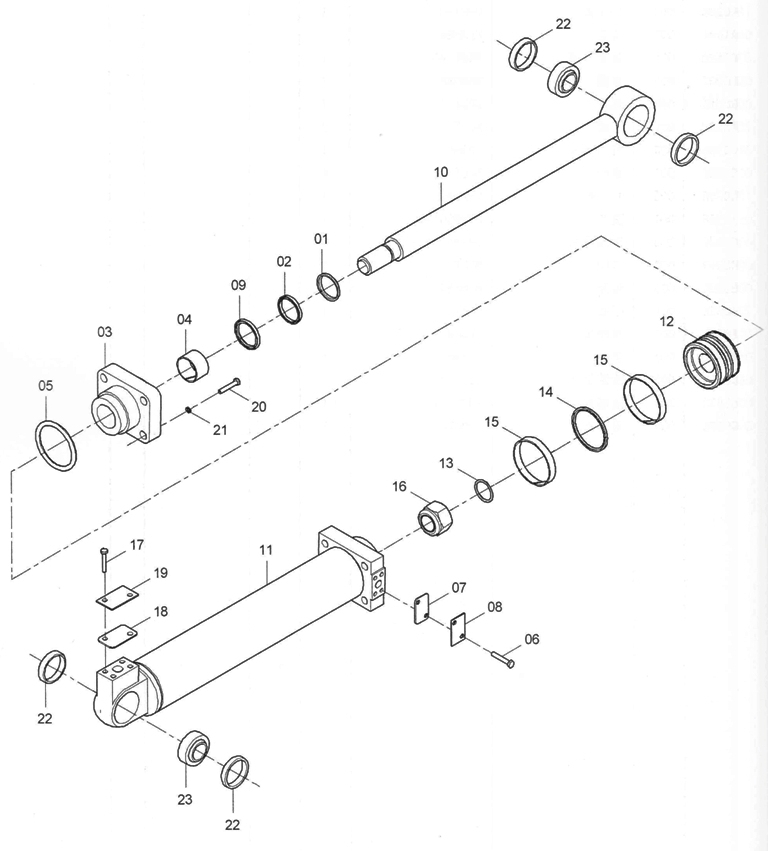

10С0030 001 STEERING CYLINDER-RH

← 00C1622 004 FLOW AMPLIFYING VALVE LINES 10C0031 001 STEERING CYLINDER-LH →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT (VER:)

Каталожный номер:SP102905

Комплект:1

Примечание:

№ на схеме:01

Наименование:DUST RING (VER:001)

Каталожный номер:13B0159

Комплект:1

Примечание:

№ на схеме:02

Наименование:LIP TYPE SEAL (VER:001)

Каталожный номер:13B0160

Комплект:1

Примечание:

№ на схеме:03

Наименование:CYLINDER HEAD (VER:002)

Каталожный номер:54A0098

Комплект:1

Примечание:

№ на схеме:04

Наименование:SUPPORT RING (VER:001)

Каталожный номер:80A0090

Комплект:1

Примечание:

№ на схеме:05

Наименование:O-RING (VER:000)

Каталожный номер:12B0202

Комплект:1

Примечание:

№ на схеме:06

Наименование:BOLT (VER:000)

Каталожный номер:00B0007

Комплект:2

Примечание:

№ на схеме:07

Наименование:SHIM (VER:001)

Каталожный номер:10A0395

Комплект:1

Примечание:

№ на схеме:08

Наименование:COVER (VER:001)

Каталожный номер:11A0289

Комплект:1

Примечание:

№ на схеме:09

Наименование:SEAL (VER:002)

Каталожный номер:13B0161

Комплект:1

Примечание:

№ на схеме:10

Наименование:PISTON ROD (VER:001)

Каталожный номер:72A0114

Комплект:1

Примечание:

№ на схеме:11

Наименование:CYLINDER BODY (VER:000)

Каталожный номер:13D0049

Комплект:1

Примечание:

№ на схеме:12

Наименование:PISTON (VER:001)

Каталожный номер:50A0027

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING (VER:000)

Каталожный номер:12B0300

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL RING (VER:001)

Каталожный номер:34C0017

Комплект:1

Примечание:

№ на схеме:15

Наименование:SUPPORT RING (VER:001)

Каталожный номер:80A0072

Комплект:2

Примечание:

№ на схеме:16

Наименование:LOCKNUT (VER:001)

Каталожный номер:38C0008

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT (VER:000)

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM (VER:001)

Каталожный номер:31A0003

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVER (VER:001)

Каталожный номер:11A0003

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT (VER:000)

Каталожный номер:00B0165

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER (VER:001)

Каталожный номер:06B0015

Комплект:4

Примечание:

№ на схеме:22

Наименование:BLOCK (VER:001)

Каталожный номер:55A0010

Комплект:4

Примечание:

№ на схеме:23

Наименование:KNUCKLE BEARING (VER:000)

Каталожный номер:25B0002

Комплект:2

Примечание:
