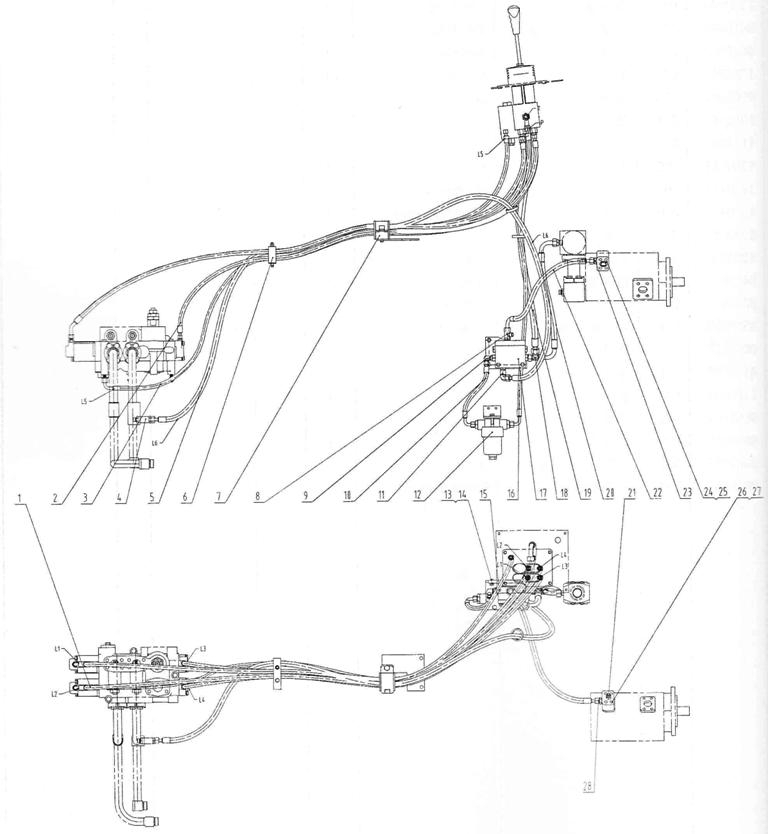

00С1631 004 PILOT CONTROL LINES

← 10C0031 001 STEERING CYLINDER-LH 00C2440 001 PILOT CONTROL LINES →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS (VER:003)

Каталожный номер:05C2536

Комплект:2

Примечание:

№ на схеме:2

Наименование:HOSE AS (VER:003)

Каталожный номер:05C2537

Комплект:2

Примечание:

№ на схеме:3

Наименование:HOSE AS (VER:001)

Каталожный номер:05C3580

Комплект:1

Примечание:

№ на схеме:4

Наименование:CHECK VALVE (VER:000)

Каталожный номер:12C0400

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS (VER:004)

Каталожный номер:06C5554

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP (VER:001)

Каталожный номер:09C0857

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP (VER:000)

Каталожный номер:09C1097

Комплект:1

Примечание:

№ на схеме:8

Наименование:TEE (VER:001)

Каталожный номер:32C0145

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTOR (VER:002)

Каталожный номер:31C0184

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS (VER:000)

Каталожный номер:05C3582

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTOR (VER:002)

Каталожный номер:31C0147

Комплект:1

Примечание:

№ на схеме:12

Наименование:PILOT OIL FILTER (VER:000)

Каталожный номер:53C0546

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT (VER:000)

Каталожный номер:00B0011

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER (VER:000)

Каталожный номер:06B0008

Комплект:2

Примечание:

№ на схеме:15

Наименование:PLATE (VER:000)

Каталожный номер:50D0067

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS (VER:001)

Каталожный номер:05C3583

Комплект:1

Примечание:

№ на схеме:17

Наименование:COMBINATION VALVE (VER:007)

Каталожный номер:12C0037

Комплект:1

Примечание:

№ на схеме:18

Наименование:CONNECTOR (VER:000)

Каталожный номер:32C0504

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE AS (VER:001)

Каталожный номер:06C5555

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSEAS (VER:002)

Каталожный номер:06C6066

Комплект:1

Примечание:

№ на схеме:21

Наименование:JOINT (VER:001)

Каталожный номер:44C0022

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOSE AS (VER:000)

Каталожный номер:66C1220

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTOR (VER:002)

Каталожный номер:30C0226

Комплект:1

Примечание:

№ на схеме:24

Наименование:FLANGE (VER:000)

Каталожный номер:04A1567

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING (VER:000)

Каталожный номер:12B0181

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT (VER:000)

Каталожный номер:01B0268

Комплект:4

Примечание:

№ на схеме:27

Наименование:WASHER (VER:000)

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:28

Наименование:ELBOW (VER:002)

Каталожный номер:31C0102

Комплект:1

Примечание:
