00С0028 001 GREASE LINES 2

← 01С0012 001 GREASE LINES 2 32E0058 000 (3.0 m3) BUCKET AS →

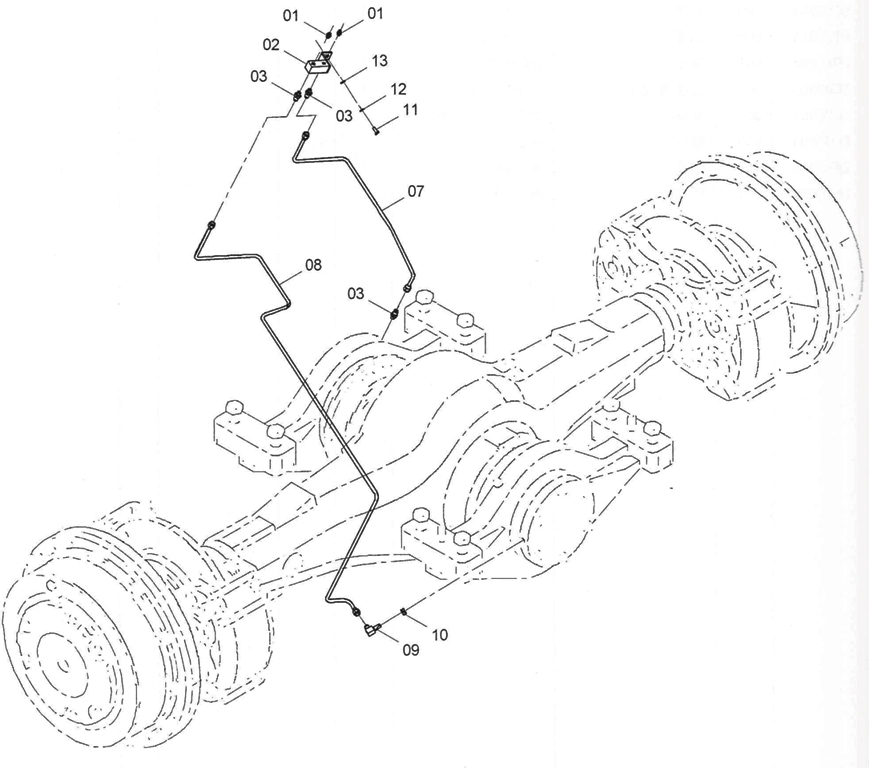

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GREASE FITTING (VER: 000)

Каталожный номер:10В0014

Комплект:2

Примечание:

№ на схеме:2

Наименование:CONNECTOR (VER: 001)

Каталожный номер:15D0363

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR (VER: 001)

Каталожный номер:00А0224

Комплект:3

Примечание:

№ на схеме:7

Наименование:OIL PIPE (VER: 000)

Каталожный номер:00С0170

Комплект:1

Примечание:

№ на схеме:8

Наименование:OIL PIPE (VER: 000)

Каталожный номер:01C0028

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTOR (VER: 001)

Каталожный номер:01А0137

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT (VER: 000)

Каталожный номер:03В0035

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT (VER: 000)

Каталожный номер:00В0007

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER (VER: 000)

Каталожный номер:06В0006

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER (VER: 000)

Каталожный номер:06В0005

Комплект:1

Примечание:
