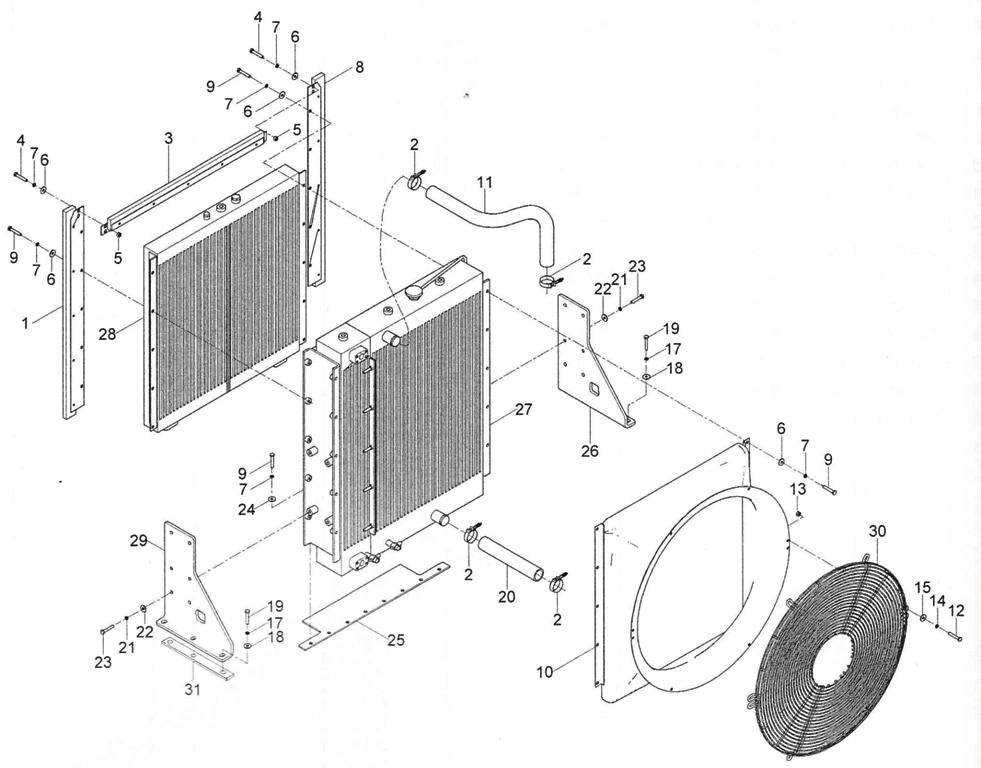

00Е0765 006 COOLING SYSTEM

← 00E0756 001 ENGINE SYSTEM 00E0757 001 FUEL TANK AS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BAFFLE (VER = 001)

Каталожный номер:37C0810

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP (VER = 000)

Каталожный номер:09C1313

Комплект:4

Примечание:

№ на схеме:3

Наименование:BAFFLE (VER = 000)

Каталожный номер:38C0367

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT (VER = 000)

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:5

Наименование:NUT (VER = 000)

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:6

Наименование:WASHER (VER = 000)

Каталожный номер:06B0001

Комплект:24

Примечание:

№ на схеме:7

Наименование:WASHER (VER = 000)

Каталожный номер:06B0002

Комплект:28

Примечание:

№ на схеме:8

Наименование:BAFFLE (VER = 001)

Каталожный номер:37C0808

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT (VER = 000)

Каталожный номер:00B0002

Комплект:24

Примечание:

№ на схеме:10

Наименование:SHROUD AS (VER = 002)

Каталожный номер:45D0812

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE (VER = 001)

Каталожный номер:32A0634

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT (VER = 000)

Каталожный номер:00B0085

Комплект:8

Примечание:

№ на схеме:13

Наименование:NUT (VER = 000)

Каталожный номер:03B0021

Комплект:8

Примечание:

№ на схеме:14

Наименование:WASHER (VER = 000)

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:15

Наименование:WASHER (VER = 000)

Каталожный номер:06B0086

Комплект:8

Примечание:

№ на схеме:17

Наименование:WASHER (VER = 001)

Каталожный номер:06B0015

Комплект:6

Примечание:

№ на схеме:18

Наименование:WASHER (VER = 000)

Каталожный номер:06B0012

Комплект:6

Примечание:

№ на схеме:19

Наименование:BOLT (VER = 000)

Каталожный номер:00B0094

Комплект:6

Примечание:

№ на схеме:20

Наименование:HOSE (VER = 000)

Каталожный номер:32A1186

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER (VER = 000)

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:22

Наименование:WASHER (VER = 000)

Каталожный номер:06B0007

Комплект:8

Примечание:

№ на схеме:23

Наименование:BOLT (VER = 000)

Каталожный номер:00B0035

Комплект:8

Примечание:

№ на схеме:24

Наименование:WASHER (VER = 000)

Каталожный номер:06B0030

Комплект:4

Примечание:

№ на схеме:25

Наименование:RUBBER PLATE (VER = 002)

Каталожный номер:84A1731

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLATE (VER = 001)

Каталожный номер:23A9827

Комплект:1

Примечание:

№ на схеме:27

Наименование:RADIATOR GP (VER = 001)

Каталожный номер:20C0844

Комплект:1

Примечание:

№ на схеме:28

Наименование:OIL COOLER (VER = 001)

Каталожный номер:20C0847

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLATE (VER = 002)

Каталожный номер:23A9828

Комплект:1

Примечание:

№ на схеме:30

Наименование:PROTECTION SHIELD (VER = 000)

Каталожный номер:45D0955

Комплект:2

Примечание:

№ на схеме:31

Наименование:SHIM (VER = 000)

Каталожный номер:10A8572

Комплект:6

Примечание:
