00C1901 001 BOOM CYLINDER LINES

00C1901 001 BOOM CYLINDER LINES

← 12C0460 002 CHECK VALVE 10С1288 003 BOOM CYLINDER →

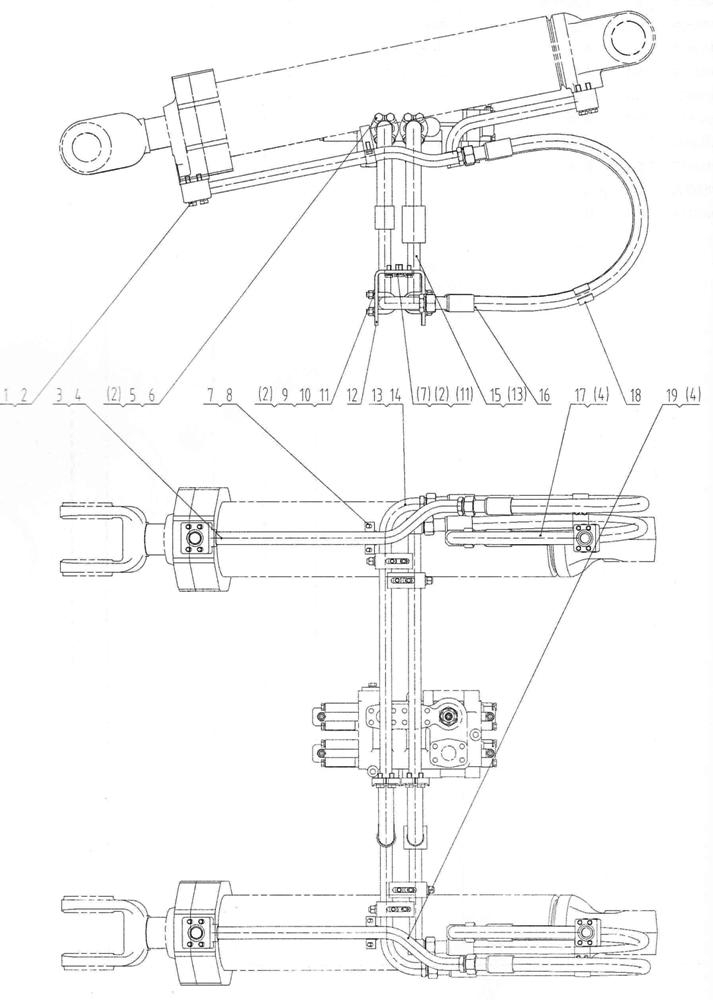

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT (VER:000)
Каталожный номер:00B0018
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER (VER:000)
Каталожный номер:06B0002
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:TUBE AS (VER:000)
Каталожный номер:10D6876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING (VER:000)
Каталожный номер:12B0294
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT (VER:000)
Каталожный номер:00B0019
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLATE (VER:000)
Каталожный номер:72A0629
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT (VER:000)
Каталожный номер:00B0012
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CLAMP (VER:000)
Каталожный номер:27A0046
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:NUT (VER:000)
Каталожный номер:03B0053
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:U-BOLT (VER:000)
Каталожный номер:38A0208
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER (VER:000)
Каталожный номер:06B0001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLATE (VER:000)
Каталожный номер:23A7210
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING (VER:000)
Каталожный номер:12B0250
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:TUBE AS (VER:000)
Каталожный номер:10D5869
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:TUBE AS (VER:000)
Каталожный номер:10D6878
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS (VER:000)
Каталожный номер:07C2543
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:TUBE AS (VER:000)
Каталожный номер:10D5867
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CLAMP (VER:000)
Каталожный номер:09C0647
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:TUBE AS (VER:000)
Каталожный номер:10D6877
Комплект:1
Примечание:
