46C3692 000 PLATFORM

← 46C3693 004 PLATFORM AS 46C4269 000 HOOD LIFT SYSTEM →

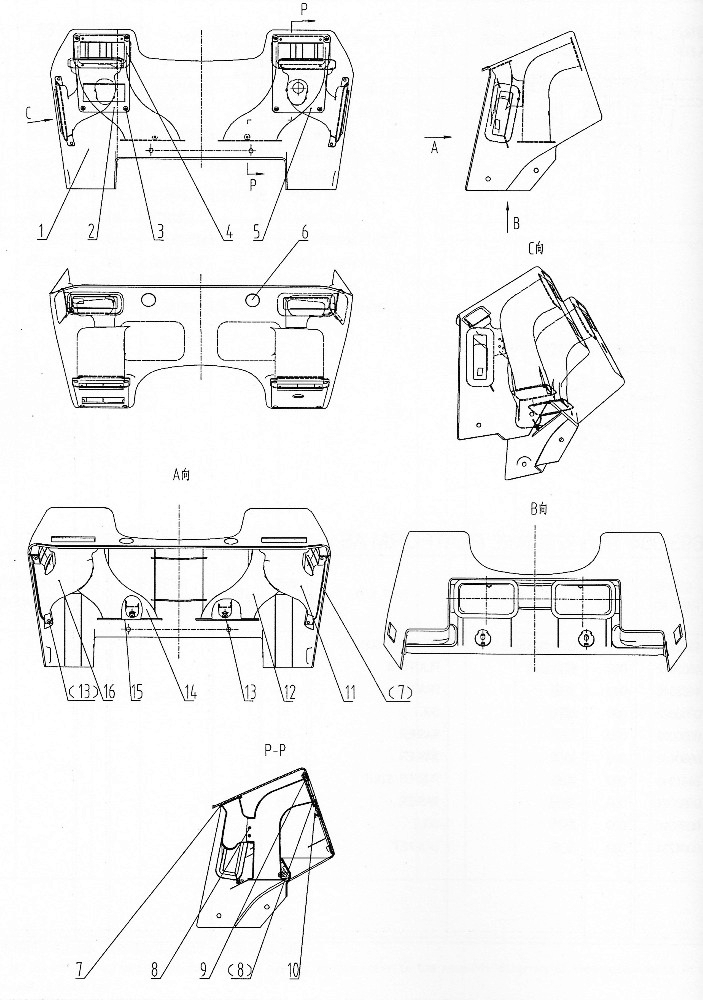

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATFORM

Каталожный номер:86A0768 (VER: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE-LH

Каталожный номер:86A0769 (VER: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0292 (VER: 000)

Комплект:8

Примечание:

№ на схеме:4

Наименование:SPONGE

Каталожный номер:85A1754 (VER: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:PANEL-RH

Каталожный номер:86A0810 (VER: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:86A0771 (VER: 000)

Комплект:2

Примечание:

№ на схеме:7

Наименование:SPONGE

Каталожный номер:85A1751 (VER: 000)

Комплект:4

Примечание:

№ на схеме:8

Наименование:RIVET

Каталожный номер:09B0034 (VER: 000)

Комплект:16

Примечание:

№ на схеме:9

Наименование:SPONGE

Каталожный номер:85A1752 (VER: 000)

Комплект:2

Примечание:

№ на схеме:10

Наименование:SPONGE

Каталожный номер:85A1753 (VER: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:AIR DUCT

Каталожный номер:86A0774 (VER: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR DUCT

Каталожный номер:86A0772 (VER: 000)

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:04B0045 (VER: 000)

Комплект:5

Примечание:

№ на схеме:14

Наименование:SPONGE

Каталожный номер:85A1755 (VER: 000)

Комплект:1

Примечание:

№ на схеме:15

Наименование:AIR DUCT

Каталожный номер:86A0773 (VER: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:AIR DUCT

Каталожный номер:86A0775 (VER: 000)

Комплект:1

Примечание:
