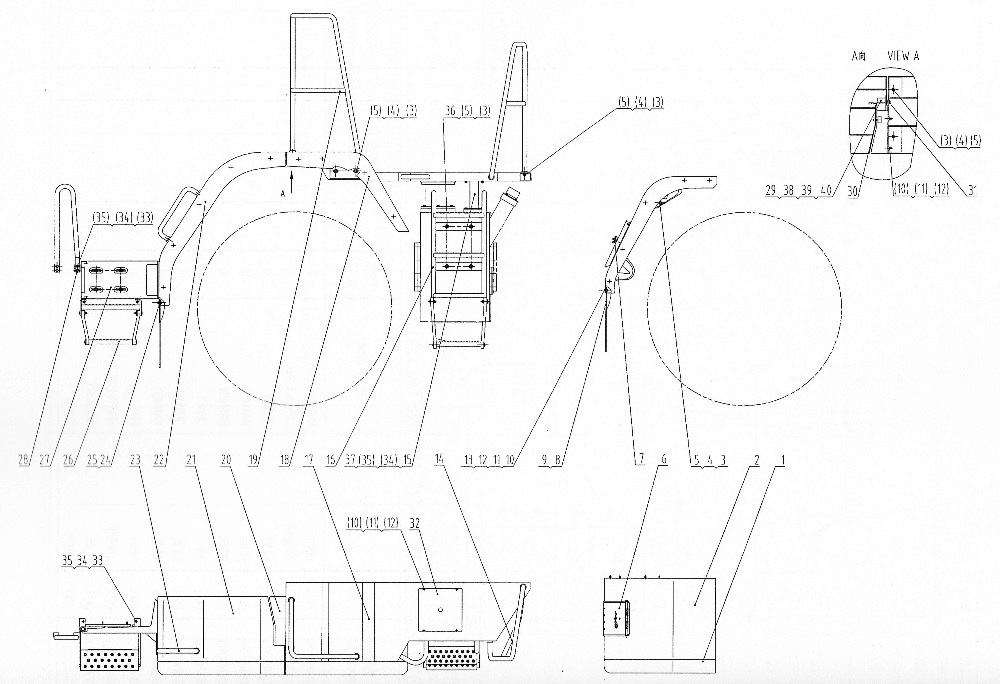

43E0301 004 FENDER-RH

← 22C0320 001 PARKING INSTALLATION 44E0364 004 ENGINE HOOD →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GUARD PLATE (VER: 000)

Каталожный номер:87A0666

Комплект:1

Примечание:

№ на схеме:2

Наименование:FRONT FENDER-RH (VER: 000)

Каталожный номер:40D0602

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT (VER: 000)

Каталожный номер:00B0017

Комплект:17

Примечание:

№ на схеме:4

Наименование:WASHER (VER: 000)

Каталожный номер:06B0059

Комплект:13

Примечание:

№ на схеме:5

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:17

Примечание:

№ на схеме:6

Наименование:PARKING INSTALLATION (VER: 001)

Каталожный номер:22C0320

Комплект:1

Примечание:S.C: Z

№ на схеме:7

Наименование:NUT (VER: 000)

Каталожный номер:03B0538

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE (VER: 001)

Каталожный номер:10A0859

Комплект:1

Примечание:

№ на схеме:9

Наименование:RUBBER PLATE (VER: 001)

Каталожный номер:82A0182

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT (VER: 000)

Каталожный номер:00B0085

Комплект:26

Примечание:

№ на схеме:11

Наименование:WASHER (VER: 000)

Каталожный номер:06B0006

Комплект:26

Примечание:

№ на схеме:12

Наименование:WASHER (VER: 000)

Каталожный номер:06B0005

Комплект:26

Примечание:

№ на схеме:13

Наименование:NUT (VER: 000)

Каталожный номер:03B0021

Комплект:20

Примечание:

№ на схеме:14

Наименование:HANDRAIL (VER: 001)

Каталожный номер:41D0468

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET (VER: 000)

Каталожный номер:00D5256

Комплект:1

Примечание:

№ на схеме:16

Наименование:LADDER

Каталожный номер:48C1423

Комплект:1

Примечание:

№ на схеме:17

Наименование:REAR FENDER-RH (VER: 001)

Каталожный номер:40D0605

Комплект:1

Примечание:

№ на схеме:18

Наименование:GUARD PLATE (VER: 000)

Каталожный номер:87A0667

Комплект:1

Примечание:

№ на схеме:19

Наименование:GUARDRAIL

Каталожный номер:41D0514

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLATE (VER: 000)

Каталожный номер:21A5580

Комплект:1

Примечание:

№ на схеме:21

Наименование:FENDER

Каталожный номер:40D0647

Комплект:1

Примечание:

№ на схеме:22

Наименование:GUARD PLATE (VER: 000)

Каталожный номер:87A0668

Комплект:1

Примечание:

№ на схеме:23

Наименование:HANDRAIL (VER: 000)

Каталожный номер:41D0499

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLATE (VER: 001)

Каталожный номер:10A0690

Комплект:1

Примечание:

№ на схеме:25

Наименование:RUBBER FENDER (VER: 001)

Каталожный номер:84A0651

Комплект:1

Примечание:

№ на схеме:26

Наименование:PEDAL AS (VER: 000)

Каталожный номер:48C1007

Комплект:1

Примечание:S.C: Z

№ на схеме:27

Наименование:HINGE

Каталожный номер:25C0595

Комплект:1

Примечание:

№ на схеме:28

Наименование:HANDRAIL (VER: 000)

Каталожный номер:36A3687

Комплект:1

Примечание:

№ на схеме:29

Наименование:LOCK (VER: 000)

Каталожный номер:47C0446

Комплект:1

Примечание:

№ на схеме:30

Наименование:IDLER GEAR (VER: 000)

Каталожный номер:34C1561

Комплект:1

Примечание:

№ на схеме:31

Наименование:LOCK (VER: 000)

Каталожный номер:88A0705

Комплект:1

Примечание:

№ на схеме:32

Наименование:COVER (VER: 000)

Каталожный номер:10A4534

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT (VER: 000)

Каталожный номер:00B0029

Комплект:8

Примечание:

№ на схеме:34

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:16

Примечание:

№ на схеме:35

Наименование:WASHER (VER: 000)

Каталожный номер:06B0001

Комплект:16

Примечание:

№ на схеме:36

Наименование:WASHER (VER: 000)

Каталожный номер:06B0007

Комплект:4

Примечание:

№ на схеме:37

Наименование:BOLT (VER: 000)

Каталожный номер:00B0019

Комплект:8

Примечание:

№ на схеме:38

Наименование:SCREW (VER: 000)

Каталожный номер:04B0042

Комплект:4

Примечание:

№ на схеме:39

Наименование:WASHER (VER: 000)

Каталожный номер:06B0024

Комплект:4

Примечание:

№ на схеме:40

Наименование:NUT (VER: 000)

Каталожный номер:03B0036

Комплект:4

Примечание:
