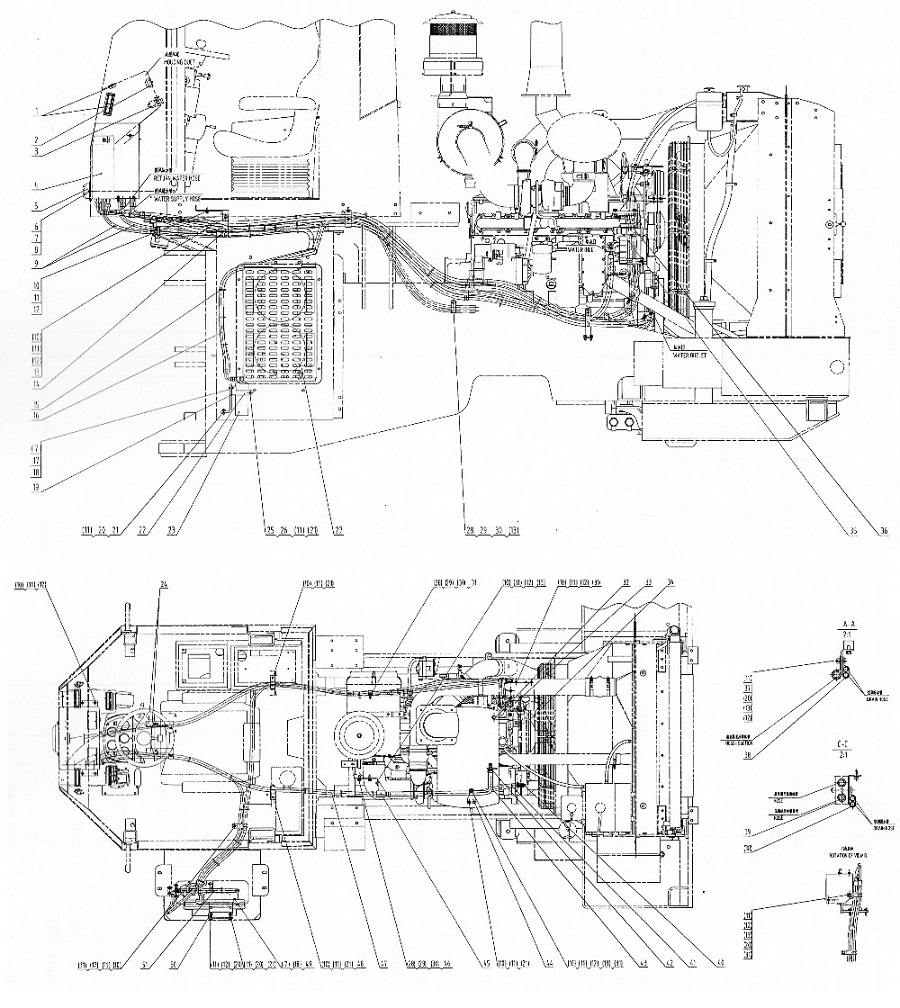

23Е0493 001 AIR CONDITIONING SYSTEM

← 44E0364 004 ENGINE HOOD 46C4264 001 COMPRESSOR BRACKET AS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VENT (VER: 001)

Каталожный номер:86A0084

Комплект:4

Примечание:

№ на схеме:2

Наименование:VENT (VER: 002)

Каталожный номер:86A0127

Комплект:2

Примечание:

№ на схеме:3

Наименование:A/С PANEL (VER: 000)

Каталожный номер:46C3590

Комплект:1

Примечание:

№ на схеме:4

Наименование:EVAPORATOR AS (VER: 001)

Каталожный номер:46G5490

Комплект:1

Примечание:S.C: Z

№ на схеме:5

Наименование:FILTER (VER: 001)

Каталожный номер:46C3591

Комплект:1

Примечание:S.C: Z

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:00B0010

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER (VER: 000)

Каталожный номер:06B0003

Комплект:7

Примечание:

№ на схеме:8

Наименование:WASHER (VER: 000)

Каталожный номер:06B0062

Комплект:2

Примечание:

№ на схеме:9

Наименование:DRAIN PIPE (VER: 001)

Каталожный номер:84A1096

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT (VER: 000)

Каталожный номер:00B0075

Комплект:16

Примечание:

№ на схеме:11

Наименование:WASHER (VER: 000)

Каталожный номер:06B0006

Комплект:28

Примечание:

№ на схеме:12

Наименование:WASHER (VER: 000)

Каталожный номер:06В0086

Комплект:18

Примечание:

№ на схеме:13

Наименование:NUT (VER: 000)

Каталожный номер:03В0021

Комплект:5

Примечание:

№ на схеме:14

Наименование:CLAMP (VER: 001)

Каталожный номер:09С0127

Комплект:1

Примечание:

№ на схеме:15

Наименование:NYLON STRAP (VER: 001)

Каталожный номер:37В0004

Комплект:25

Примечание:

№ на схеме:16

Наименование:HOSE (VER: 000)

Каталожный номер:46С0936

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT (VER: 000)

Каталожный номер:00В0022

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER (VER: 000)

Каталожный номер:06В0024

Комплект:5

Примечание:

№ на схеме:19

Наименование:MOUNTING PLATE (VER: 000)

Каталожный номер:06А2480

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT (VER: 000)

Каталожный номер:00В0085

Комплект:12

Примечание:

№ на схеме:21

Наименование:WASHER (VER: 000)

Каталожный номер:06B0005

Комплект:10

Примечание:

№ на схеме:22

Наименование:BRACKET (VER: 001)

Каталожный номер:00D2325

Комплект:1

Примечание:

№ на схеме:23

Наименование:REFRIGERANT RECEIVER AS (VER: 001)

Каталожный номер:46С0862

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLATE (VER: 001)

Каталожный номер:20А3265

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT (VER: 000)

Каталожный номер:00В0169

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT (VER: 000)

Каталожный номер:03В0036

Комплект:1

Примечание:

№ на схеме:27

Наименование:CONDENSER (VER: 003)

Каталожный номер:46С4890

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT (VER: 000)

Каталожный номер:00В0011

Комплект:4

Примечание:

№ на схеме:29

Наименование:WASHER (VER: 000)

Каталожный номер:06В0008

Комплект:4

Примечание:

№ на схеме:30

Наименование:WASHER (VER: 000)

Каталожный номер:06В0007

Комплект:4

Примечание:

№ на схеме:31

Наименование:DOUBLE CLAMP (VER: 001)

Каталожный номер:09С0126

Комплект:5

Примечание:

№ на схеме:32

Наименование:C0MPRESSOR BRACKET AS (VER: 001)

Каталожный номер:46С4264

Комплект:1

Примечание:S.C: Z

№ на схеме:33

Наименование:COMPRESSOR (VER: 001)

Каталожный номер:46С0110

Комплект:1

Примечание:

№ на схеме:34

Наименование:V-BELT (VER: 001)

Каталожный номер:84А0098

Комплект:1

Примечание:

№ на схеме:35

Наименование:H0SE GP (VER: 000)

Каталожный номер:46С4266

Комплект:1

Примечание:

№ на схеме:36

Наименование:HOSE (VER: 000)

Каталожный номер:46С4265

Комплект:1

Примечание:

№ на схеме:37

Наименование:CLAMP (VER: 001)

Каталожный номер:09С0125

Комплект:1

Примечание:

№ на схеме:38

Наименование:DOUBLE CLAMP (VER: 000)

Каталожный номер:09G1018

Комплект:2

Примечание:

№ на схеме:39

Наименование:CLAMP

Каталожный номер:46С7037

Комплект:1

Примечание:

№ на схеме:40

Наименование:WATER INTAKE VALVE (VER: 001)

Каталожный номер:46G0486

Комплект:1

Примечание:

№ на схеме:41

Наименование:HOSE (VER: 001)

Каталожный номер:06C0406

Комплект:1

Примечание:

№ на схеме:42

Наименование:WATER INLET VALVE (VER: 000)

Каталожный номер:46C8131

Комплект:1

Примечание:

№ на схеме:43

Наименование:HOSE Ф16 (VER: 002)

Каталожный номер:46C1249

Комплект:1

Примечание:

№ на схеме:44

Наименование:PLATE (VER: 000)

Каталожный номер:21A5549

Комплект:1

Примечание:

№ на схеме:45

Наименование:SOLENOID VALVE AS (VER: 000)

Каталожный номер:46C0646

Комплект:1

Примечание:

№ на схеме:46

Наименование:MOUNTING PLATE (VER: 000)

Каталожный номер:21A5302

Комплект:1

Примечание:

№ на схеме:47

Наименование:HOSE (VER: 004)

Каталожный номер:06C0407

Комплект:1

Примечание:

№ на схеме:48

Наименование:CLAMP (VER: 000)

Каталожный номер:46C0301

Комплект:1

Примечание:

№ на схеме:49

Наименование:BOLT (VER: 000)

Каталожный номер:00В002З

Комплект:2

Примечание:

№ на схеме:50

Наименование:PLATE (VER: 000)

Каталожный номер:46D0939

Комплект:2

Примечание:

№ на схеме:51

Наименование:HOSE (VER: 000)

Каталожный номер:46C3681

Комплект:1

Примечание:
