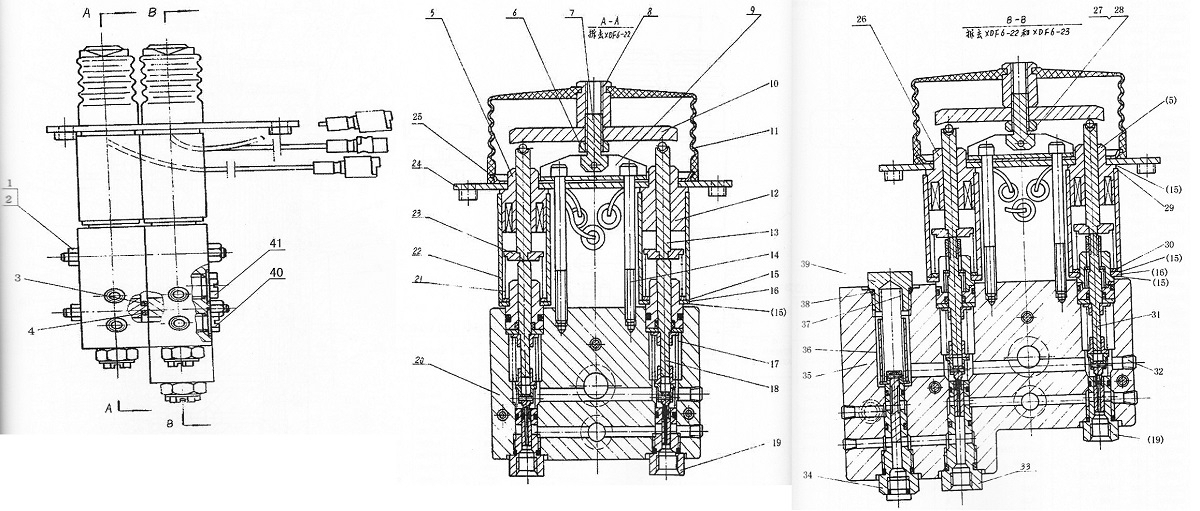

12С0019 000 VALVE GP-PILOT

← 23C0037 001 CONTROL LEVER AS 12C0020 000 VALVE GROUP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT (VER: 000)

Каталожный номер:03B0087

Комплект:6

Примечание:

№ на схеме:2

Наименование:STUD (VER: 000)

Каталожный номер:05B0010

Комплект:3

Примечание:

№ на схеме:3

Наименование:0-RING (VER: 000)

Каталожный номер:12B0355

Комплект:1

Примечание:

№ на схеме:4

Наименование:0-RING (VER: 000)

Каталожный номер:12B0064

Комплект:1

Примечание:

№ на схеме:5

Наименование:COIL AS (VER: 000)

Каталожный номер:31B0003

Комплект:2

Примечание:

№ на схеме:6

Наименование:NUT (VER: 000)

Каталожный номер:03B0088

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT (VER: 000)

Каталожный номер:00B0069

Комплект:2

Примечание:

№ на схеме:8

Наименование:NUT (VER: 000)

Каталожный номер:03B0089

Комплект:2

Примечание:

№ на схеме:9

Наименование:BRACKET (VER: 000)

Каталожный номер:20A0152

Комплект:2

Примечание:

№ на схеме:10

Наименование:SEAL (VER: 000)

Каталожный номер:72A0034

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOOT (VER: 000)

Каталожный номер:83A0022

Комплект:2

Примечание:

№ на схеме:12

Наименование:BUSHING (VER: 000)

Каталожный номер:55A0094

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIN (VER: 000)

Каталожный номер:38C0002

Комплект:4

Примечание:

№ на схеме:14

Наименование:SCREW (VER: 000)

Каталожный номер:04B0029

Комплект:4

Примечание:

№ на схеме:15

Наименование:SHIM (VER: 000)

Каталожный номер:81A0012

Комплект:12

Примечание:

№ на схеме:16

Наименование:WASHER (VER: 000)

Каталожный номер:56A0053

Комплект:4

Примечание:

№ на схеме:17

Наименование:SPRING (VER: 000)

Каталожный номер:75A0036

Комплект:2

Примечание:

№ на схеме:18

Наименование:VALVE GROUP (VER: 000)

Каталожный номер:12C0020

Комплект:2

Примечание:S.C: Z

№ на схеме:19

Наименование:VALVE GROUP (VER: 000)

Каталожный номер:12C0021

Комплект:3

Примечание:S.C: Z

№ на схеме:20

Наименование:VALVE BLOCK (VER: 000)

Каталожный номер:78A0018

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPRING (VER: 000)

Каталожный номер:75A0037

Комплект:4

Примечание:

№ на схеме:22

Наименование:SLEEVE (VER: 000)

Каталожный номер:55A0095

Комплект:4

Примечание:

№ на схеме:23

Наименование:PLATE (VER: 000)

Каталожный номер:53A0047

Комплект:4

Примечание:

№ на схеме:24

Наименование:PLATE (VER: 000)

Каталожный номер:38C0003

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAT (VER: 000)

Каталожный номер:20A0153

Комплект:2

Примечание:

№ на схеме:26

Наименование:COIL AS (VER: 000)

Каталожный номер:31B0004

Комплект:1

Примечание:

№ на схеме:27

Наименование:SNAP RING (VER: 000)

Каталожный номер:07B0020

Комплект:4

Примечание:

№ на схеме:28

Наименование:PIN (VER: 000)

Каталожный номер:08B0024

Комплект:2

Примечание:

№ на схеме:29

Наименование:SHIM (VER: 000)

Каталожный номер:81A0013

Комплект:4

Примечание:

№ на схеме:30

Наименование:WASHER (VER: 000)

Каталожный номер:56A0054

Комплект:4

Примечание:

№ на схеме:31

Наименование:VALVE GP (VER: 000)

Каталожный номер:12C0022

Комплект:2

Примечание:S.C: Z

№ на схеме:32

Наименование:PLUG (VER: 000)

Каталожный номер:03B0178

Комплект:6

Примечание:

№ на схеме:33

Наименование:VALVE GP (VER: 000)

Каталожный номер:12C0023

Комплект:1

Примечание:S.C: Z

№ на схеме:34

Наименование:VALVE GROUP (VER: 000)

Каталожный номер:12C0024

Комплект:1

Примечание:S.C: Z

№ на схеме:35

Наименование:VALVE BLOCK (VER: 000)

Каталожный номер:78A0019

Комплект:1

Примечание:

№ на схеме:36

Наименование:GUIDE SLEEVE (VER: 000)

Каталожный номер:55A0096

Комплект:1

Примечание:

№ на схеме:37

Наименование:SPRING (VER: 000)

Каталожный номер:75A0038

Комплект:1

Примечание:

№ на схеме:38

Наименование:0-RING (VER: 000)

Каталожный номер:12B0379

Комплект:1

Примечание:

№ на схеме:39

Наименование:PLUG (VER: 000)

Каталожный номер:03B0090

Комплект:1

Примечание:

№ на схеме:40

Наименование:PLUG (VER: 000)

Каталожный номер:03B0091

Комплект:6

Примечание:

№ на схеме:41

Наименование:PLUG (VER: 000)

Каталожный номер:03B0092

Комплект:1

Примечание:
