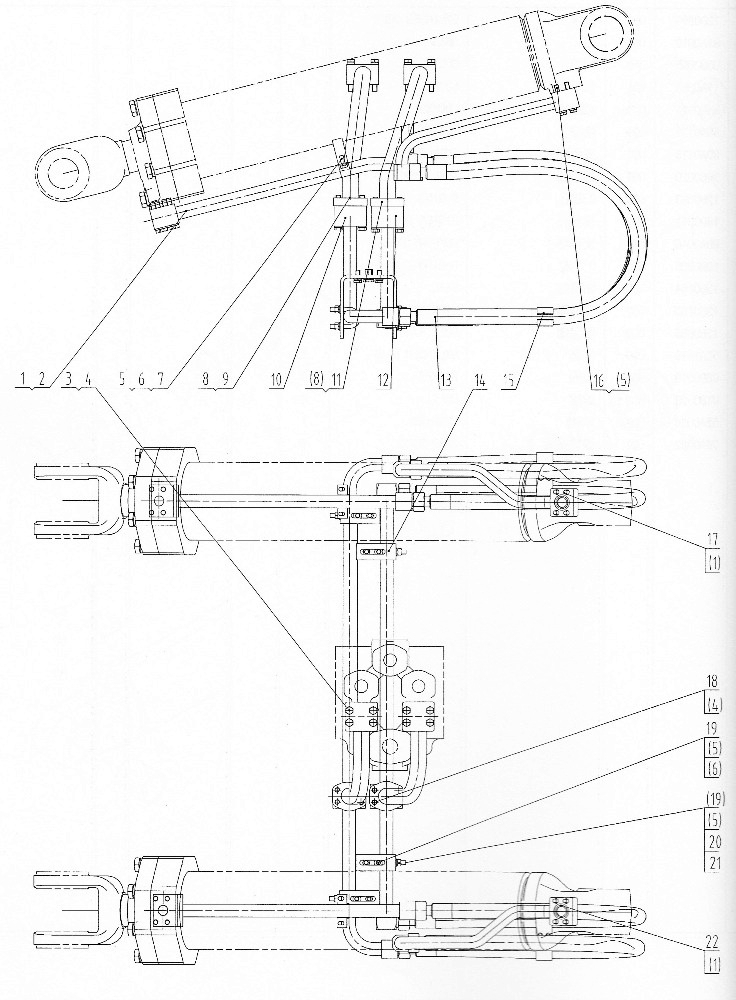

00C1911 000 BOOM CYLINDER LINES

← 10C1288 003 BOOM CYLINDER 12C2006 000 CONTROL VALVE AS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:0-RING (VER: 000)

Каталожный номер:12B0294

Комплект:4

Примечание:

№ на схеме:2

Наименование:TUBE AS (VER: 000)

Каталожный номер:10D5607

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT (VER: 000)

Каталожный номер:00B0033

Комплект:8

Примечание:

№ на схеме:4

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:16

Примечание:

№ на схеме:5

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:36

Примечание:

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:00B0012

Комплект:12

Примечание:

№ на схеме:7

Наименование:CLAMP (VER: 001)

Каталожный номер:27A0046

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-RING (VER: 000)

Каталожный номер:12B0250

Комплект:4

Примечание:

№ на схеме:9

Наименование:TUBE AS (VER: 000)

Каталожный номер:1006880

Комплект:1

Примечание:

№ на схеме:10

Наименование:TUBE AS (VER: 000)

Каталожный номер:1006058

Комплект:1

Примечание:

№ на схеме:11

Наименование:TUBE AS (VER: 000)

Каталожный номер:1006881

Комплект:1

Примечание:

№ на схеме:12

Наименование:TUBE AS (VER: 000)

Каталожный номер:10D6060

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS (VER: 003)

Каталожный номер:07C1963

Комплект:4

Примечание:

№ на схеме:14

Наименование:PLATE (VER: 001)

Каталожный номер:23A7210

Комплект:4

Примечание:

№ на схеме:15

Наименование:CLAMP (VER: 001)

Каталожный номер:09C0647

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT (VER: 000)

Каталожный номер:00B0018

Комплект:16

Примечание:

№ на схеме:17

Наименование:TUBE AS (VER: 000)

Каталожный номер:1006061

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT (VER: 000)

Каталожный номер:01B0103

Комплект:8

Примечание:

№ на схеме:19

Наименование:WASHER (VER: 000)

Каталожный номер:06B0001

Комплект:16

Примечание:

№ на схеме:20

Наименование:U-B0LT (VER: 001)

Каталожный номер:88A0208

Комплект:4

Примечание:

№ на схеме:21

Наименование:NUT (VER: 000)

Каталожный номер:03B0053

Комплект:8

Примечание:

№ на схеме:22

Наименование:TUBE AS (VER: 000)

Каталожный номер:10D6062

Комплект:1

Примечание:
