46С5337 000 REAR FRAME WIRING

46С5337 000 REAR FRAME WIRING

← 46C5337 000 REAR FRAME WIRING 46C5405 001 CAB WIRING →

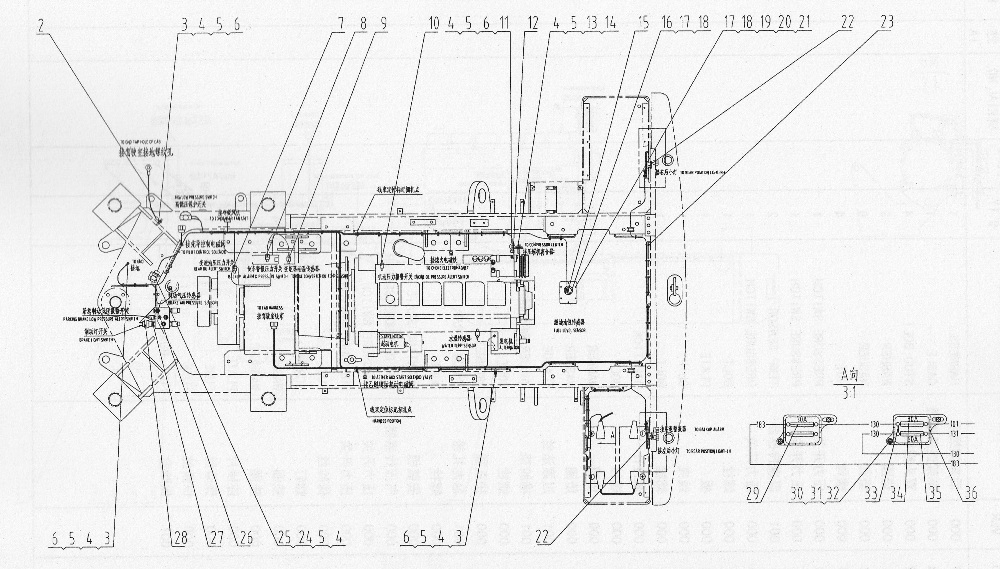

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HARNESS (VER: 000)
Каталожный номер:08C4287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CABLE (VER: 000)
Каталожный номер:08C0638
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:STUD BOLT (VER: 000)
Каталожный номер:05B0072
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER (VER: 000)
Каталожный номер:06B0001
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER (VER: 000)
Каталожный номер:06B0002
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NUT (VER: 000)
Каталожный номер:03B0053
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PRESSURE SWITCH (VER: 000)
Каталожный номер:30B0133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PRESSURE SWITCH (VER: 000)
Каталожный номер:30B0121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:TEMP SENSOR (VER: 001)
Каталожный номер:30B0065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PRESSURE SWITCH (VER: 000)
Каталожный номер:30B0130
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT (VER: 000)
Каталожный номер:00B0002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLATE (VER: 000)
Каталожный номер:11A4682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CLIP (VER: 000)
Каталожный номер:09C0163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT (VER: 000)
Каталожный номер:00B0377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:D1 PST 1CK (VER: 000)
Каталожный номер:30B0185
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT (VER: 000)
Каталожный номер:00B0028
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER (VER: 000)
Каталожный номер:06B0017
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER (VER: 000)
Каталожный номер:06B0066
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:FLANGE (VER: 001)
Каталожный номер:13A0765
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:RUBBER WASHER (VER: 001)
Каталожный номер:82A0222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BOLT (VER: 000)
Каталожный номер:00B0335
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:GROMMET (VER: 000)
Каталожный номер:83A0062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:NYLON STRAP (VER: 001)
Каталожный номер:37B0004
Комплект:60
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:BOLT (VER: 000)
Каталожный номер:00B0056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:MOUNTING PLATE (VER: 000)
Каталожный номер:21A5717
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:AIR PRESSURE SENSOR (VER: 000)
Каталожный номер:30B0058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:PRESSURE SWITCH (VER: 000)
Каталожный номер:30B0418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:PRESSURE SWITCH (VER: 000)
Каталожный номер:30B0135
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:FUSE (VER: 000)
Каталожный номер:37B0776
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:SCREW (VER: 000)
Каталожный номер:04B0198
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:WASHER (VER: 000)
Каталожный номер:06B0022
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:WASHER (VER: 000)
Каталожный номер:06B0097
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:PLATE (VER: 000)
Каталожный номер:37B0749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:FUSE (VER: 000)
Каталожный номер:37B0709
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:FUSE (VER: 000)
Каталожный номер:37B0708
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:FUSE BOX (VER: 001)
Каталожный номер:37B0915
Комплект:2
Примечание:
