43E0348 000 LADDER

← 43E0347 000 LADDER 44E0012 004 ENGINE HOOD AS →

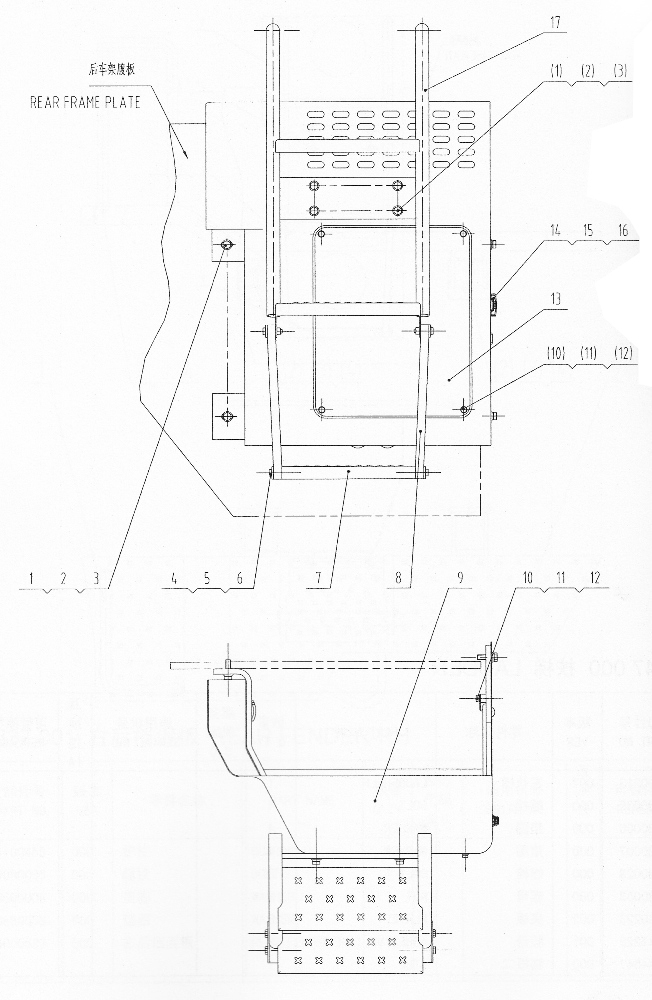

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT (VER: 000)

Каталожный номер:00B0013

Комплект:8

Примечание:

№ на схеме:2

Наименование:WASHER (VER: 000)

Каталожный номер:06B0007

Комплект:8

Примечание:

№ на схеме:3

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:4

Наименование:NUT (VER: 000)

Каталожный номер:03B0053

Комплект:8

Примечание:

№ на схеме:5

Наименование:PLATE (VER: 002)

Каталожный номер:11A0223

Комплект:8

Примечание:

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:00B0029

Комплект:8

Примечание:

№ на схеме:7

Наименование:STEP (VER: 000)

Каталожный номер:20A4547

Комплект:1

Примечание:

№ на схеме:8

Наименование:ADHESIVE TAPE (VER: 001)

Каталожный номер:84A1229

Комплект:2

Примечание:

№ на схеме:9

Наименование:HOUSING (VER: 000)

Каталожный номер:48D0315

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT (VER: 000)

Каталожный номер:00B0075

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER (VER: 000)

Каталожный номер:06B0005

Комплект:8

Примечание:

№ на схеме:12

Наименование:WASHER (VER: 000)

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:13

Наименование:DOOR (VER: 000)

Каталожный номер:20A8624

Комплект:1

Примечание:

№ на схеме:14

Наименование:DOOR (VER: 000)

Каталожный номер:36D0669

Комплект:1

Примечание:

№ на схеме:15

Наименование:DOOR LOCK (VER: 000)

Каталожный номер:48C0795

Комплект:1

Примечание:

№ на схеме:16

Наименование:DOOR LOCK (VER: 000)

Каталожный номер:34C1306

Комплект:1

Примечание:

№ на схеме:17

Наименование:LADDER-LH (VER: 002)

Каталожный номер:41D0213

Комплект:1

Примечание:
