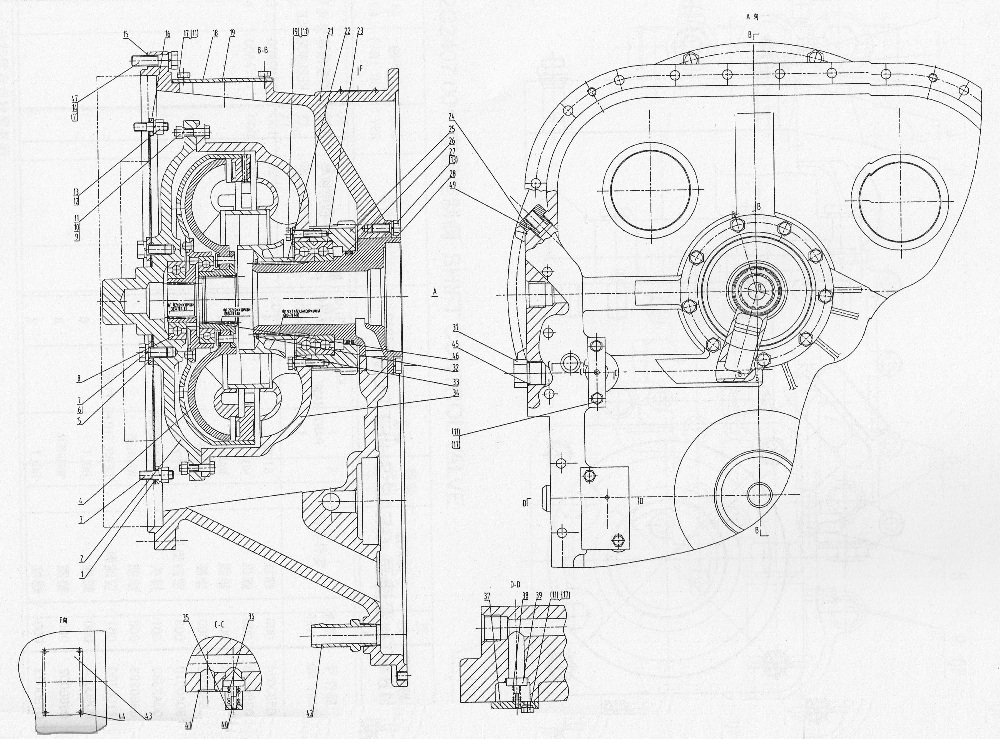

42C0488 001 TORQUE CONVERTER

← 11C0718 002 GEAR SHIFT PUMP 52C0003 000 TURBINE GP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATE (VER: 001)

Каталожный номер:10A0010

Комплект:1

Примечание:

№ на схеме:2

Наименование:IMPELLER COVER (VER: 001)

Каталожный номер:47A0002

Комплект:1

Примечание:

№ на схеме:3

Наименование:STUD (VER: 000)

Каталожный номер:05B0004

Комплект:12

Примечание:

№ на схеме:4

Наименование:TURBINE GP (VER: 000)

Каталожный номер:52C0003

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE (VER: 001)

Каталожный номер:56A0004

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:00B0011

Комплект:6

Примечание:

№ на схеме:7

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:18

Примечание:

№ на схеме:8

Наименование:BALL BEARING (VER: 000)

Каталожный номер:21B0001

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT (VER: 000)

Каталожный номер:00B0102

Комплект:38

Примечание:

№ на схеме:10

Наименование:NUT (VER: 000)

Каталожный номер:03B0021

Комплект:24

Примечание:

№ на схеме:11

Наименование:WASHER (VER: 000)

Каталожный номер:06B0006

Комплект:46

Примечание:

№ на схеме:12

Наименование:NUT (VER: 000)

Каталожный номер:03B0053

Комплект:12

Примечание:

№ на схеме:13

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:21

Примечание:

№ на схеме:14

Наименование:BOLT (VER: 000)

Каталожный номер:00B0058

Комплект:11

Примечание:

№ на схеме:15

Наименование:LINER (VER: 001)

Каталожный номер:81A0005

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLATE AS (VER: 001)

Каталожный номер:12D0002

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT (VER: 000)

Каталожный номер:00B0007

Комплект:8

Примечание:

№ на схеме:18

Наименование:PLATE (VER: 001)

Каталожный номер:11A3536

Комплект:1

Примечание:

№ на схеме:19

Наименование:LINER (VER: 001)

Каталожный номер:82A0732

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOUSING (VER: 000)

Каталожный номер:70A0404

Комплект:1

Примечание:

№ на схеме:22

Наименование:GUIDE WHEEL (VER: 000)

Каталожный номер:47A0003

Комплект:1

Примечание:

№ на схеме:23

Наименование:BALL BEARING (VER: 000)

Каталожный номер:21B0002

Комплект:2

Примечание:

№ на схеме:24

Наименование:CONNECTOR (VER: 001)

Каталожный номер:00A0170

Комплект:1

Примечание:

№ на схеме:25

Наименование:GEAR (VER: 000)

Каталожный номер:41A0363

Комплект:1

Примечание:

№ на схеме:26

Наименование:SEAL RING (VER: 000)

Каталожный номер:80A0006

Комплект:2

Примечание:

№ на схеме:27

Наименование:BOLT (VER: 000)

Каталожный номер:00B0012

Комплект:9

Примечание:

№ на схеме:28

Наименование:LEAD ING WHEEL BASE (VER: 000)

Каталожный номер:71A0552

Комплект:1

Примечание:

№ на схеме:31

Наименование:PLUG (VER: 001)

Каталожный номер:05A0008

Комплект:1

Примечание:

№ на схеме:32

Наименование:SNAP RING (VER: 000)

Каталожный номер:07B0001

Комплект:1

Примечание:

№ на схеме:33

Наименование:GASKET (VER: 000)

Каталожный номер:56A1622

Комплект:1

Примечание:

№ на схеме:34

Наименование:PUMP (VER: 001)

Каталожный номер:47A0212

Комплект:1

Примечание:

№ на схеме:35

Наименование:VALVE CAP (VER: 001)

Каталожный номер:21A0005

Комплект:1

Примечание:

№ на схеме:36

Наименование:SPRING (VER: 001)

Каталожный номер:10B0001

Комплект:1

Примечание:

№ на схеме:37

Наименование:PLATE (VER: 001)

Каталожный номер:13A0011

Комплект:1

Примечание:

№ на схеме:38

Наименование:SPRING (VER: 001)

Каталожный номер:10B0002

Комплект:1

Примечание:

№ на схеме:39

Наименование:SPOOL (VER: 001)

Каталожный номер:65A0001

Комплект:1

Примечание:

№ на схеме:40

Наименование:VALVE STEM (VER: 001)

Каталожный номер:65A0002

Комплект:1

Примечание:

№ на схеме:41

Наименование:0-RING (VER: 000)

Каталожный номер:12B0291

Комплект:1

Примечание:

№ на схеме:42

Наименование:CONNECTOR (VER: 001)

Каталожный номер:00A0002

Комплект:1

Примечание:

№ на схеме:43

Наименование:NAMEPLATE (VER: 000)

Каталожный номер:74A4759

Комплект:1

Примечание:

№ на схеме:44

Наименование:RIVET (VER: 000)

Каталожный номер:09B0002

Комплект:4

Примечание:

№ на схеме:45

Наименование:0-RING (VER: 000)

Каталожный номер:12B0379

Комплект:1

Примечание:

№ на схеме:46

Наименование:SHIM GP (VER: 002)

Каталожный номер:28C0093

Комплект:1

Примечание:

№ на схеме:47

Наименование:BOLT (VER: 000)

Каталожный номер:00B0013

Комплект:1

Примечание:

№ на схеме:48

Наименование:SHIM GP (VER: 002)

Каталожный номер:28C0092

Комплект:1

Примечание:

№ на схеме:49

Наименование:0-RING (VER: 000)

Каталожный номер:12B0339

Комплект:1

Примечание:
