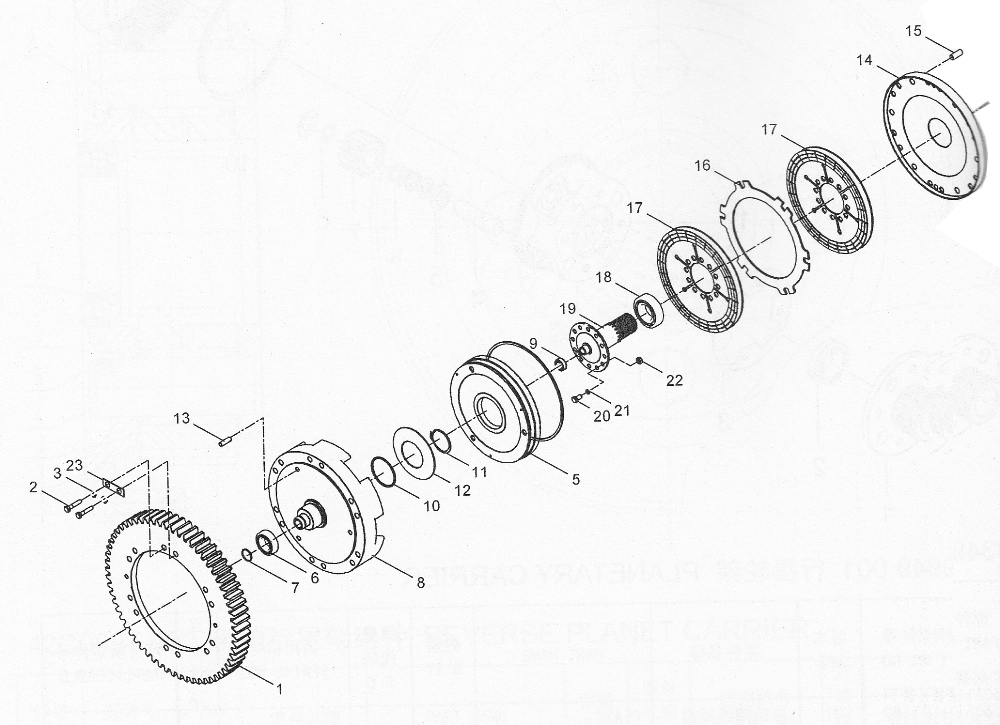

42C0096 000 DIRECT DRIVE GP

← 42C0349 001 PLANETARY CARRIER 15E0842 002 HYDRAULIC SYSTEM 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT GEAR (VER: 003)

Каталожный номер:41A0011

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT (VER: 000)

Каталожный номер:02B0022

Комплект:12

Примечание:

№ на схеме:2

Наименование:BOLT (VER: 000)

Каталожный номер:02B0002

Комплект:12

Примечание:

№ на схеме:3

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:12

Примечание:

№ на схеме:4

Наименование:WIRE (VER: 000)

Каталожный номер:77A0014

Комплект:6

Примечание:

№ на схеме:5

Наименование:DIRECT DRIVE PISTON AS (VER: 000)

Каталожный номер:42C0009

Комплект:1

Примечание:

№ на схеме:6

Наименование:BALL BEARING 6311 (VER: 000)

Каталожный номер:21B0006

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL RING (VER: 000)

Каталожный номер:80A0020

Комплект:1

Примечание:

№ на схеме:8

Наименование:DIRECT DRIVE CLUTCH PISTON (VER: 003)

Каталожный номер:39A0005

Комплект:1

Примечание:

№ на схеме:9

Наименование:BALL BEARING 6204 (VER: 000)

Каталожный номер:21B0009

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEAL RING (VER: 000)

Каталожный номер:80A0019

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP RING (VER: 000)

Каталожный номер:07B0010

Комплект:1

Примечание:

№ на схеме:12

Наименование:DISK SPRING (VER: 001)

Каталожный номер:75A0008

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIN (VER: 000)

Каталожный номер:08B0018

Комплект:3

Примечание:

№ на схеме:14

Наименование:CARRIER PLATE (VER: 001)

Каталожный номер:52A0017

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN (VER: 000)

Каталожный номер:60A0046

Комплект:6

Примечание:

№ на схеме:16

Наименование:DRIVEN PLATE (VER: 000)

Каталожный номер:56A0028

Комплект:1

Примечание:

№ на схеме:17

Наименование:FRICTION PLATE (VER: 001)

Каталожный номер:37C0001

Комплект:2

Примечание:

№ на схеме:18

Наименование:BALL BEARING 6022 (VER: 000)

Каталожный номер:21B0010

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHAFT (VER: 000)

Каталожный номер:62A0010

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT (VER: 000)

Каталожный номер:00B0075

Комплект:12

Примечание:

№ на схеме:21

Наименование:WASHER (VER: 000)

Каталожный номер:06B0005

Комплект:12

Примечание:

№ на схеме:22

Наименование:NUT (VER: 000)

Каталожный номер:03B0021

Комплект:12

Примечание:

№ на схеме:23

Наименование:FASTENER (VER: 001)

Каталожный номер:10A0063

Комплект:6

Примечание:
