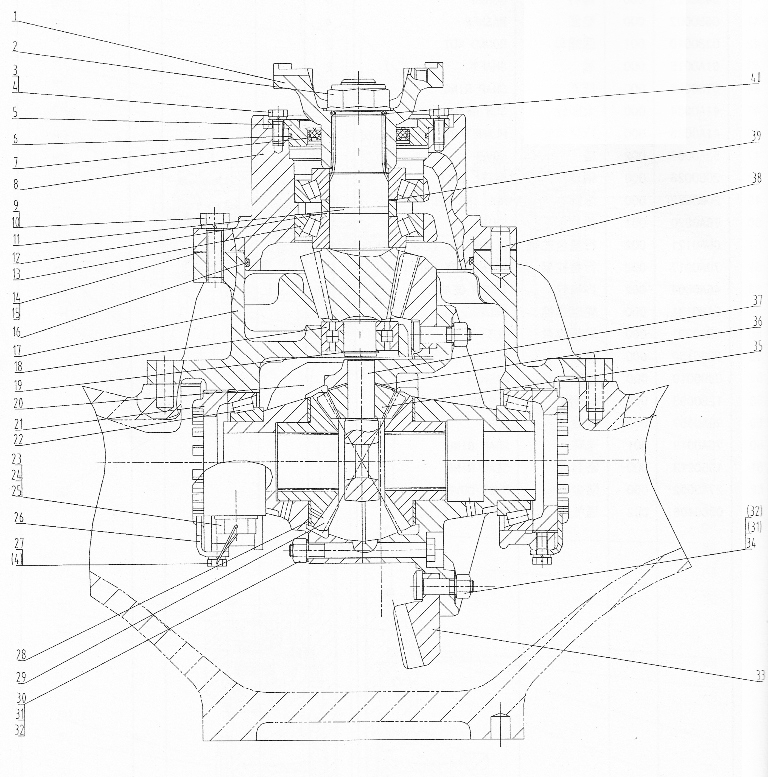

41C0574 002 REAR AXLE BEVEL GEAR

← 01E0014 013 REAR AXLE AS 41C0197 000 CARRIER AS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE (VER: 000)

Каталожный номер:04A0040

Комплект:1

Примечание:

№ на схеме:2

Наименование:LOCKNUT (VER: 000)

Каталожный номер:34C0608

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT (VER: 000)

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:5

Наименование:OIL SEAL SEAT (VER: 001)

Каталожный номер:53A0110

Комплект:1

Примечание:

№ на схеме:6

Наименование:0-RING (VER: 000)

Каталожный номер:12B0034

Комплект:1

Примечание:

№ на схеме:7

Наименование:OIL SEAL (VER: 000)

Каталожный номер:13B0169

Комплект:1

Примечание:

№ на схеме:8

Наименование:BEARING SUPPORT (VER: 001)

Каталожный номер:70A0033

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT (VER: 000)

Каталожный номер:00B0094

Комплект:11

Примечание:

№ на схеме:10

Наименование:WASHER (VER: 000)

Каталожный номер:06B0015

Комплект:11

Примечание:

№ на схеме:11

Наименование:SPIRAL BEVEL GEAR (VER: 000)

Каталожный номер:43A0130

Комплект:1

Примечание:

№ на схеме:12

Наименование:BUSHING (VER: 000)

Каталожный номер:51C0238

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAP. ROLLER BRG 31311 (VER: 000)

Каталожный номер:23B0018

Комплект:2

Примечание:

№ на схеме:14

Наименование:SHIM 0.50 (VER: 000)

Каталожный номер:57A0079

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM 0.20 (VER: 000)

Каталожный номер:57A0078

Комплект:2

Примечание:

№ на схеме:16

Наименование:0-RING (VER: 000)

Каталожный номер:12B0246

Комплект:1

Примечание:

№ на схеме:17

Наименование:CARRIER AS S.C: Z (VER: 000)

Каталожный номер:41C0197

Комплект:1

Примечание:

№ на схеме:18

Наименование:ROLLER BEARING NUP2306ET (VER: 000)

Каталожный номер:22B0005

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING (VER: 000)

Каталожный номер:07B0027

Комплект:1

Примечание:

№ на схеме:20

Наименование:DIFF HOUSING (VER: 000)

Каталожный номер:34C1773

Комплект:1

Примечание:

№ на схеме:21

Наименование:ADJUSTING NUT (VER: 000)

Каталожный номер:03B0130

Комплект:2

Примечание:

№ на схеме:22

Наименование:TAP. ROLLER BRG 32215 (VER: 000)

Каталожный номер:23B0017

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT (VER: 000)

Каталожный номер:02B0015

Комплект:4

Примечание:

№ на схеме:24

Наименование:HARD WASHER (VER: 001)

Каталожный номер:06B0270

Комплект:4

Примечание:

№ на схеме:25

Наименование:STEEL WIRE (VER: 000)

Каталожный номер:40B0006

Комплект:2

Примечание:

№ на схеме:26

Наименование:FASTENER (VER: 000)

Каталожный номер:21A0040

Комплект:2

Примечание:

№ на схеме:27

Наименование:BOLT (VER: 000)

Каталожный номер:02B0012

Комплект:2

Примечание:

№ на схеме:28

Наименование:WEAR WASHER (VER: 002)

Каталожный номер:56A0042

Комплект:2

Примечание:

№ на схеме:29

Наименование:HALF SHAFT GEAR (VER: 000)

Каталожный номер:43A0007

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT (VER: 000)

Каталожный номер:01B0545

Комплект:8

Примечание:

№ на схеме:31

Наименование:NUT (VER: 000)

Каталожный номер:03V0537

Комплект:20

Примечание:

№ на схеме:32

Наименование:HARD WASHER (VER: 000)

Каталожный номер:06B0214

Комплект:20

Примечание:

№ на схеме:33

Наименование:SPIRAL BEVEL GEAR (VER: 000)

Каталожный номер:43A0147

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT (VER: 000)

Каталожный номер:60A0982

Комплект:12

Примечание:

№ на схеме:35

Наименование:BEVEL GEAR (VER: 000)

Каталожный номер:43A0006

Комплект:4

Примечание:

№ на схеме:36

Наименование:WEAR WASHER (VER: 000)

Каталожный номер:56A0075

Комплект:4

Примечание:

№ на схеме:37

Наименование:SPIDER (VER: 000)

Каталожный номер:63A0031

Комплект:1

Примечание:

№ на схеме:38

Наименование:PIN (VER: 000)

Каталожный номер:66A0013

Комплект:2

Примечание:

№ на схеме:39

Наименование:SHIM (VER: 001)

Каталожный номер:57A0027

Комплект:1

Примечание:

№ на схеме:40

Наименование:0-RING (VER: 000)

Каталожный номер:12B0105

Комплект:1

Примечание:
