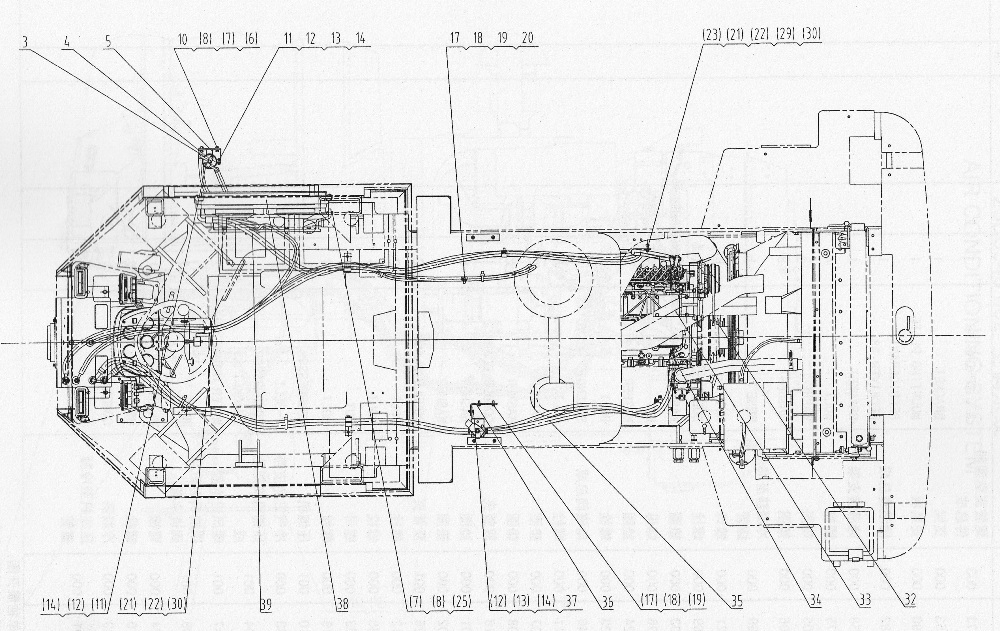

23E0340 002 AIR CONDITIONING SYSTEM

← 44E0012 004 ENGINE HOOD AS 45E0729 004 DECAL GROUP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:A/C GP-GAB AS (VER: 003)

Каталожный номер:46C4973

Комплект:1

Примечание:S.C: Z

№ на схеме:2

Наименование:BRACKET (VER: 000)

Каталожный номер:00D6153

Комплект:1

Примечание:

№ на схеме:3

Наименование:MOUNTING PLATE (VER: 000)

Каталожный номер:21A5690

Комплект:1

Примечание:

№ на схеме:4

Наименование:REFRIGERANT RECEIVER AS (VER: 000)

Каталожный номер:46C1282

Комплект:1

Примечание:

№ на схеме:5

Наименование:BRACKET (VER: 000)

Каталожный номер:00D1658

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER (VER: 000)

Каталожный номер:06B0005

Комплект:8

Примечание:

№ на схеме:8

Наименование:WASHER (VER: 000)

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:9

Наименование:HOSE (VER: 000)

Каталожный номер:46C1569

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT (VER: 000)

Каталожный номер:03B0021

Комплект:6

Примечание:

№ на схеме:11

Наименование:BOLT (VER: 000)

Каталожный номер:0OBO169

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER (VER: 000)

Каталожный номер:06B0003

Комплект:8

Примечание:

№ на схеме:13

Наименование:NUT (VER: 000)

Каталожный номер:03B0036

Комплект:4

Примечание:

№ на схеме:14

Наименование:WASHER (VER: 000)

Каталожный номер:06B0024

Комплект:8

Примечание:

№ на схеме:15

Наименование:BOLT (VER: 000)

Каталожный номер:00B0023

Комплект:2

Примечание:

№ на схеме:16

Наименование:SOLENOID VALVE AS (VER: 000)

Каталожный номер:46C0646

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT (VER: 000)

Каталожный номер:00B0011

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER (VER: 000)

Каталожный номер:06B0007

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:2

Примечание:

№ на схеме:20

Наименование:DOUBLE CLAMP (VER: 000)

Каталожный номер:09C1018

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER (VER: 000)

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:22

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:23

Наименование:DOUBLE CLAMP (VER: 001)

Каталожный номер:09C0126

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT (VER: 000)

Каталожный номер:00B0012

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT (VER: 000)

Каталожный номер:00B0085

Комплект:4

Примечание:

№ на схеме:29

Наименование:NUT (VER: 000)

Каталожный номер:03B0053

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT (VER: 000)

Каталожный номер:00B0019

Комплект:4

Примечание:

№ на схеме:31

Наименование:COMPRESSOR (VER: 001)

Каталожный номер:46C0110

Комплект:1

Примечание:

№ на схеме:32

Наименование:V-BELT (VER: 000)

Каталожный номер:84A0133

Комплект:1

Примечание:

№ на схеме:33

Наименование:COMPRESSOR BRACKET AS (VER: 001)

Каталожный номер:46C2004

Комплект:1

Примечание:S.C: Z

№ на схеме:34

Наименование:WATER INTAKE VALVE (VER: 001)

Каталожный номер:46G0487

Комплект:2

Примечание:

№ на схеме:35

Наименование:HOSE (VER: 001)

Каталожный номер:06C0306

Комплект:1

Примечание:

№ на схеме:36

Наименование:PLATE (VER: 000)

Каталожный номер:21A7874

Комплект:1

Примечание:

№ на схеме:37

Наименование:BOLT (VER: 000)

Каталожный номер:00B0010

Комплект:2

Примечание:

№ на схеме:38

Наименование:CONDENSER (VER: 000)

Каталожный номер:46C2543

Комплект:1

Примечание:S.C: Z

№ на схеме:39

Наименование:HOSE (VER: 000)

Каталожный номер:46C5201

Комплект:1

Примечание:
