12C2894 000 FLOW AMPLIFYING VALVE AS

← 00C2019 001 STEERING LINES 32E1147 001 positioner and kickout system →

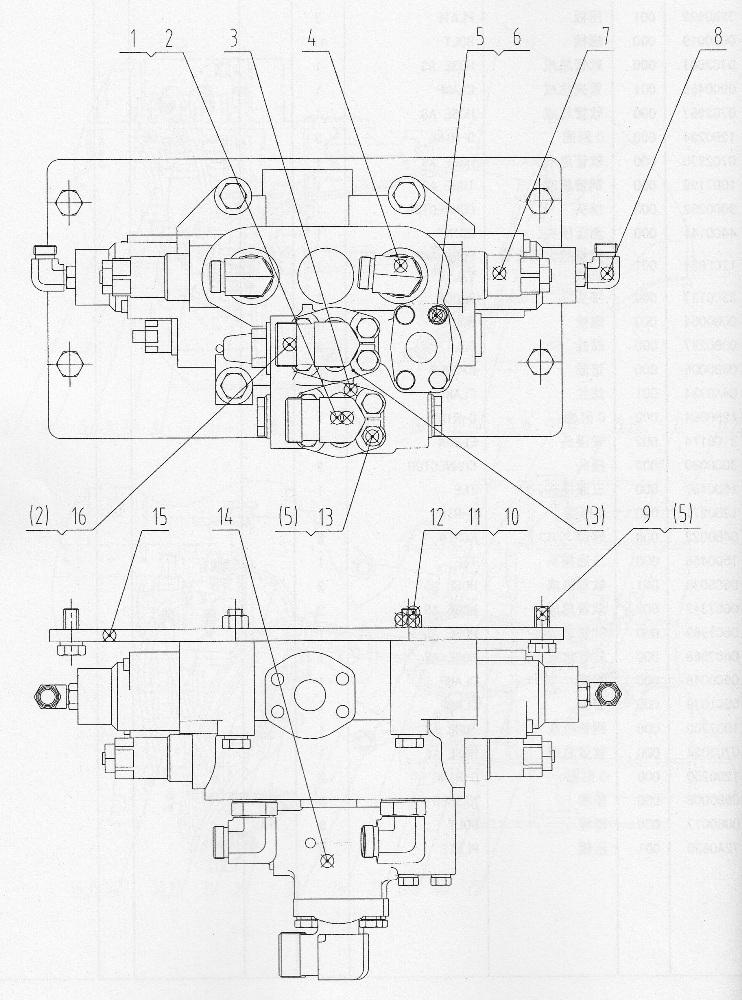

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING (VER: 000)

Каталожный номер:12B0294

Комплект:2

Примечание:

№ на схеме:2

Наименование:CONNECTOR (VER: 002)

Каталожный номер:01A1821

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLATE (VER: 001)

Каталожный номер:72A0628

Комплект:2

Примечание:

№ на схеме:4

Наименование:ELBOW CONNECTOR (VER: 001)

Каталожный номер:30C0844

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:16

Примечание:

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:01B0033

Комплект:4

Примечание:

№ на схеме:7

Наименование:FLOW AMPLIFYING VALVE (VER: 000)

Каталожный номер:12C0055

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTOR (VER: 001)

Каталожный номер:31C0143

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT (VER: 000)

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:10

Наименование:NUT (VER: 000)

Каталожный номер:03B0003

Комплект:3

Примечание:

№ на схеме:11

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:3

Примечание:

№ на схеме:12

Наименование:BOLT (VER: 000)

Каталожный номер:01B0104

Комплект:3

Примечание:

№ на схеме:13

Наименование:BOLT (VER: 000)

Каталожный номер:00B0019

Комплект:8

Примечание:

№ на схеме:14

Наименование:UNLOAD VALVE (VER: 000)

Каталожный номер:12C2355

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE (VER: 000)

Каталожный номер:09A0589

Комплект:1

Примечание:

№ на схеме:16

Наименование:FLANGED JOINT (VER: 001)

Каталожный номер:01A0617

Комплект:1

Примечание:
