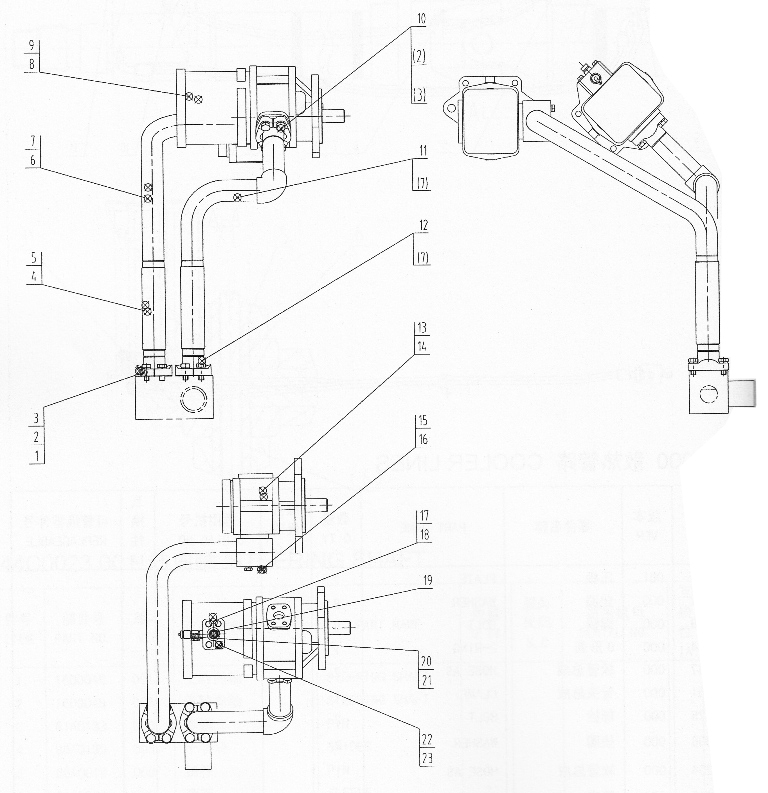

1131852 001 PUMP OIL SUCTION LINES

← 00C2259 000 COOLER LINES 21C0504 000 HYDRAULIC OIL TANK →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT (VER: 000)

Каталожный номер:O0B0017

Комплект:8

Примечание:

№ на схеме:2

Наименование:PLATE (VER: 000)

Каталожный номер:72A0631

Комплект:3

Примечание:

№ на схеме:3

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:12

Примечание:

№ на схеме:4

Наименование:SUCTION HOSE (VER: 000)

Каталожный номер:30A1258

Комплект:2

Примечание:

№ на схеме:5

Наименование:CLAMP (VER: 001)

Каталожный номер:09C0244

Комплект:4

Примечание:

№ на схеме:6

Наименование:TUBE AS (VER: 001)

Каталожный номер:10D7206

Комплект:1

Примечание:

№ на схеме:7

Наименование:0-RING (VER: 000)

Каталожный номер:12B0302

Комплект:4

Примечание:

№ на схеме:8

Наименование:GEAR PUMP (VER: 000)

Каталожный номер:11C0038

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET (VER: 001)

Каталожный номер:82A0059

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW (VER: 000)

Каталожный номер:04B0220

Комплект:4

Примечание:

№ на схеме:11

Наименование:TUBE AS (VER: 001)

Каталожный номер:10D5966

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTOR (VER: 000)

Каталожный номер:15D0088

Комплект:2

Примечание:

№ на схеме:13

Наименование:GASKET (VER: 003)

Каталожный номер:80A0010

Комплект:1

Примечание:

№ на схеме:14

Наименование:GEAR PUMP (VER: 000)

Каталожный номер:11C1087

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:16

Наименование:BOLT (VER: 000)

Каталожный номер:01B0103

Комплект:4

Примечание:

№ на схеме:17

Наименование:FLANGE (VER: 000)

Каталожный номер:04A1512

Комплект:1

Примечание:

№ на схеме:18

Наименование:0-RING (VER: 000)

Каталожный номер:12B0181

Комплект:1

Примечание:

№ на схеме:19

Наименование:CONNECTOR (VER: 001)

Каталожный номер:30C0350

Комплект:1

Примечание:

№ на схеме:20

Наименование:CONNECTOR (VER: 003)

Каталожный номер:30C0232

Комплект:1

Примечание:

№ на схеме:21

Наименование:(VER: 000)

Каталожный номер:44C0141

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER (VER: 000)

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT (VER: 000)

Каталожный номер:01B0268

Комплект:4

Примечание:
