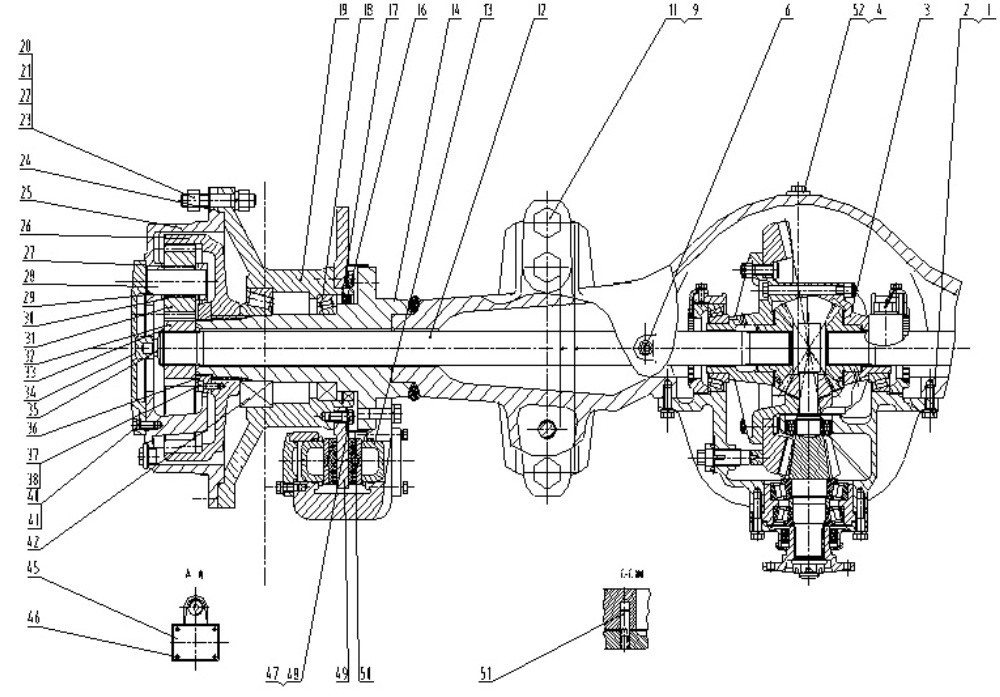

01E0174 003 REAR AXLE AS

← 00M0006 017 ENGINE SYSTEM 45C0004 003 CLAMP AS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0025

Комплект:14

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0013

Комплект:14

Примечание:

№ на схеме:3

Наименование:BEVEL GEAR

Каталожный номер:41C0276

Комплект:1

Примечание:S.C: Z

№ на схеме:4

Наименование:PLUG

Каталожный номер:03B0212

Комплект:4

Примечание:

№ на схеме:6

Наименование:BREATHER PLUG

Каталожный номер:03B0406

Комплект:1

Примечание:

№ на схеме:9

Наименование:LOCKNUT

Каталожный номер:03B0195

Комплект:8

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:01B0068

Комплект:8

Примечание:

№ на схеме:12

Наименование:HALF SHAFT

Каталожный номер:62A0024

Комплект:2

Примечание:

№ на схеме:13

Наименование:CLAMP AS

Каталожный номер:45C0004

Комплект:2

Примечание:S.C: Z

№ на схеме:14

Наименование:SPINDLE

Каталожный номер:24D0005

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL RING

Каталожный номер:13B0213

Комплект:2

Примечание:

№ на схеме:17

Наименование:SNAP RING

Каталожный номер:76A0019

Комплект:2

Примечание:

№ на схеме:18

Наименование:TAP.ROLLER BRG

Каталожный номер:23B0001

Комплект:2

Примечание:

№ на схеме:19

Наименование:HUB

Каталожный номер:70A0557

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:01B0181

Комплект:20

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:03B0201

Комплект:20

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:03B0150

Комплект:20

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0019

Комплект:20

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:12B0093

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLANETARY CARRIER

Каталожный номер:70A0017

Комплект:2

Примечание:

№ на схеме:26

Наименование:RING GEAR

Каталожный номер:70A0018

Комплект:2

Примечание:

№ на схеме:27

Наименование:GASKET

Каталожный номер:76A0020

Комплект:12

Примечание:

№ на схеме:28

Наименование:PLANETARY GEAR SHAFT

Каталожный номер:60A0121

Комплект:6

Примечание:

№ на схеме:29

Наименование:STEEL BALL

Каталожный номер:20B0026

Комплект:6

Примечание:

№ на схеме:30

Наименование:ROLLING NEEDLE

Каталожный номер:20B0022

Комплект:186

Примечание:

№ на схеме:31

Наименование:PLANETARY GEAR

Каталожный номер:41A0019

Комплект:6

Примечание:

№ на схеме:32

Наименование:SUN GEAR

Каталожный номер:41A0020

Комплект:2

Примечание:

№ на схеме:33

Наименование:SNAP RING

Каталожный номер:07B0028

Комплект:2

Примечание:

№ на схеме:34

Наименование:COVER

Каталожный номер:53A0064

Комплект:2

Примечание:

№ на схеме:35

Наименование:SHAFT

Каталожный номер:61A0019

Комплект:2

Примечание:

№ на схеме:36

Наименование:ROUND NUT

Каталожный номер:03B0010

Комплект:2

Примечание:

№ на схеме:37

Наименование:SCREW

Каталожный номер:04B0022

Комплект:4

Примечание:

№ на схеме:38

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:00B0017

Комплект:12

Примечание:

№ на схеме:41

Наименование:WASHER

Каталожный номер:06B0008

Комплект:12

Примечание:

№ на схеме:42

Наименование:TAP.ROLLER BRG

Каталожный номер:23B0010

Комплект:2

Примечание:

№ на схеме:45

Наименование:NAMEPLATE

Каталожный номер:74A4622

Комплект:1

Примечание:

№ на схеме:46

Наименование:RIVET

Каталожный номер:09B0002

Комплект:4

Примечание:

№ на схеме:47

Наименование:BOLT

Каталожный номер:00B0375

Комплект:40

Примечание:

№ на схеме:48

Наименование:HARD WASHER

Каталожный номер:06B0214

Комплект:40

Примечание:

№ на схеме:49

Наименование:BRAKE DISC

Каталожный номер:52A0038

Комплект:2

Примечание:

№ на схеме:50

Наименование:DUST COVER

Каталожный номер:27A0052

Комплект:2

Примечание:

№ на схеме:51

Наименование:DOWEL PIN

Каталожный номер:60A0011

Комплект:2

Примечание:

№ на схеме:52

Наименование:WASHER

Каталожный номер:06B0055

Комплект:4

Примечание:
