47K0001 004 LEFT DOOR

47K0001 004 LEFT DOOR

← 47K0002 004 DOOR 47K0003 002 CONTROL BOX AS →

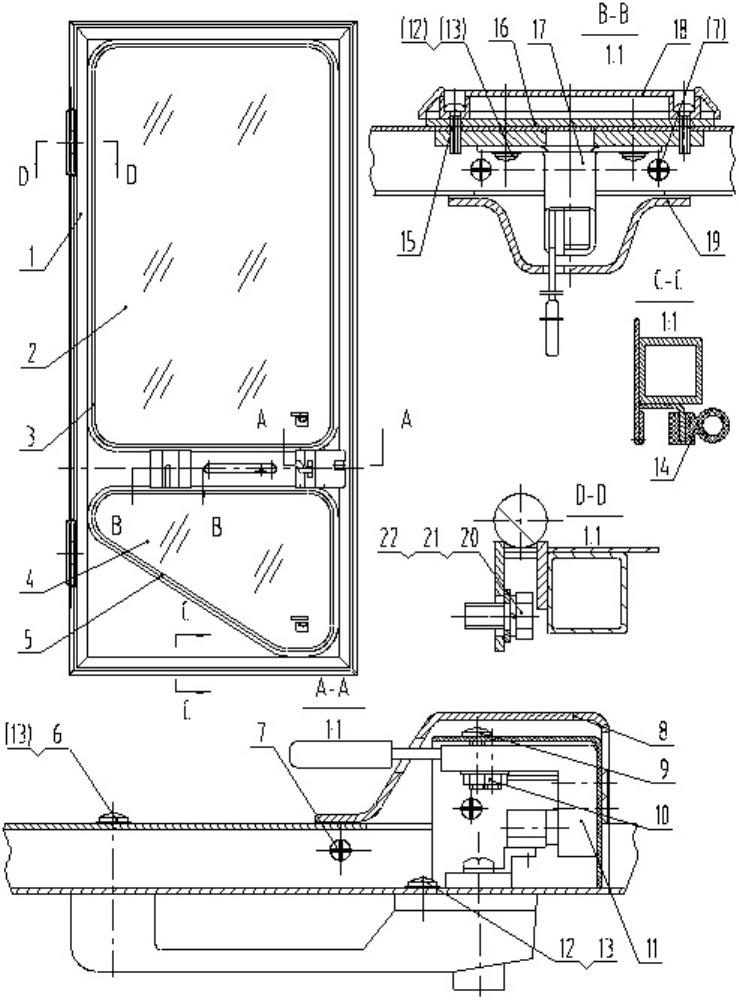

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LEFT DOOR
Каталожный номер:23L0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:GLASS
Каталожный номер:87H0001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SEAL L=3031
Каталожный номер:84H0002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:GLASS
Каталожный номер:87H0002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEAL L=1540
Каталожный номер:84H0001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SCREW
Каталожный номер:04B0088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:COVER
Каталожный номер:85H0008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SCREW
Каталожный номер:04B0042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:03B0036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:DOOR LOCK
Каталожный номер:47C0068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:04B0016
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0024
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SEAL L=4268
Каталожный номер:84H0012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:04B0099
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CUSHION
Каталожный номер:82H0007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:LOCK
Каталожный номер:47C0191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CAP
Каталожный номер:86H0001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:COVER
Каталожный номер:85H0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT
Каталожный номер:00B0012
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:06B0001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:WASHER
Каталожный номер:06B0002
Комплект:6
Примечание:
