20M0005 000 BRAKE LINES

← 05E0187 003 GEARBOX & TORQUE CONVERTER AS 24E0060 000 SHIFT CONTROL SYSTEM →

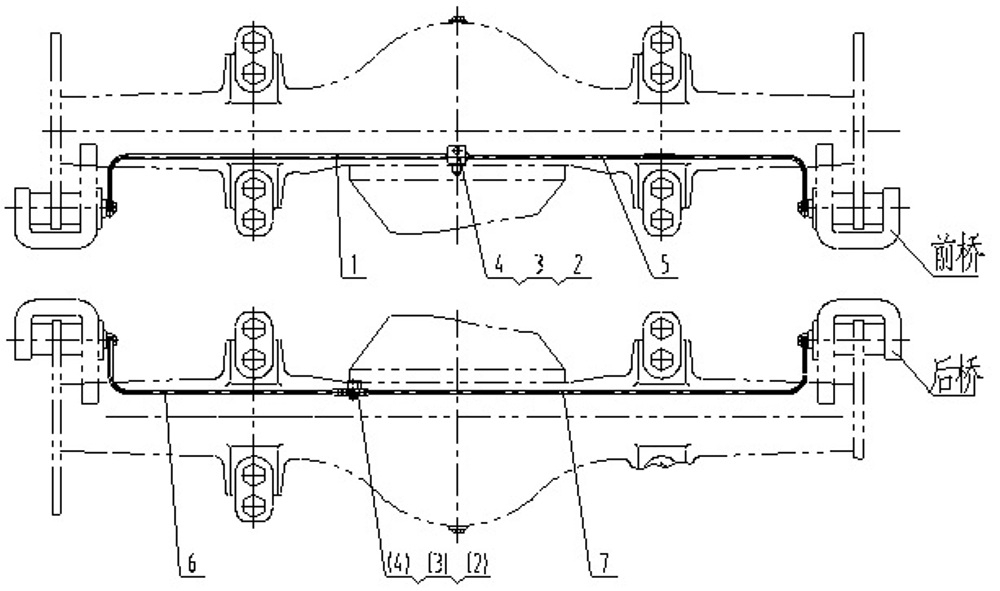

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIPE AS

Каталожный номер:01C0021

Комплект:1

Примечание:

№ на схеме:2

Наименование:TEE

Каталожный номер:16A1000

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0020

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:5

Наименование:PIPE AS

Каталожный номер:01C0022

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL PIPE

Каталожный номер:33A0034

Комплект:1

Примечание:S.C: Z

№ на схеме:7

Наименование:OIL PIPE

Каталожный номер:01C0025

Комплект:1

Примечание:S.C: Z
