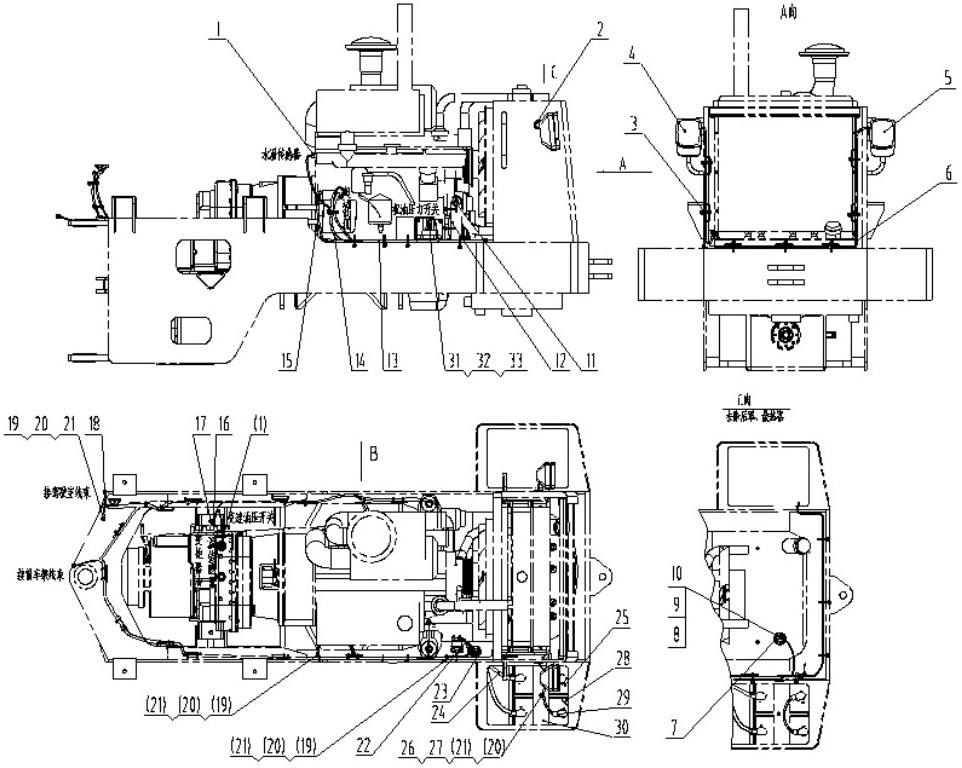

46K0017 005 REAR FRAME WIRING

← 22M0004 006 ELECTRICAL SYSTEM 46K0018 012 CAB WIRING AS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TEMP SENSOR

Каталожный номер:30B0033

Комплект:2

Примечание:

№ на схеме:2

Наименование:GROMMET

Каталожный номер:83A0136

Комплект:2

Примечание:

№ на схеме:3

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:60

Примечание:

№ на схеме:4

Наименование:WORK LIGHT-LH

Каталожный номер:32B0077

Комплект:1

Примечание:

№ на схеме:5

Наименование:WORK LIGHT-RH

Каталожный номер:32B0078

Комплект:1

Примечание:

№ на схеме:6

Наименование:HARNESS

Каталожный номер:08C4412

Комплект:1

Примечание:

№ на схеме:7

Наименование:FUEL SENSOR

Каталожный номер:30J0003

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0028

Комплект:5

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0066

Комплект:5

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0017

Комплект:5

Примечание:

№ на схеме:11

Наименование:DISCONNECT SWITCH

Каталожный номер:34B0087

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:22H0005

Комплект:1

Примечание:

№ на схеме:13

Наименование:HARNESS

Каталожный номер:08C4411

Комплект:1

Примечание:

№ на схеме:14

Наименование:CABLE

Каталожный номер:08K0002

Комплект:1

Примечание:

№ на схеме:15

Наименование:CABLE

Каталожный номер:08K0006

Комплект:1

Примечание:

№ на схеме:16

Наименование:PRESSURE SWITCH

Каталожный номер:30J0007

Комплект:1

Примечание:

№ на схеме:17

Наименование:CONNECTOR

Каталожный номер:00H0018

Комплект:1

Примечание:

№ на схеме:18

Наименование:CABLE

Каталожный номер:08C0774

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0012

Комплект:5

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:22

Наименование:CABLE

Каталожный номер:08C0776

Комплект:1

Примечание:

№ на схеме:23

Наименование:GROMMET

Каталожный номер:83A0216

Комплект:2

Примечание:

№ на схеме:24

Наименование:CABLE

Каталожный номер:08K0001

Комплект:1

Примечание:

№ на схеме:25

Наименование:BATTERY

Каталожный номер:37B0077

Комплект:2

Примечание:

№ на схеме:26

Наименование:SCREW ROD

Каталожный номер:05B0134

Комплект:1

Примечание:

№ на схеме:27

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:28

Наименование:BRACKET

Каталожный номер:84A0423

Комплект:2

Примечание:

№ на схеме:29

Наименование:CABLE

Каталожный номер:08C0395

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLATE

Каталожный номер:21A1718

Комплект:1

Примечание:

№ на схеме:31

Наименование:PRESSURE SWITCH

Каталожный номер:30J0008

Комплект:1

Примечание:

№ на схеме:32

Наименование:CONNECTOR

Каталожный номер:00A0557

Комплект:1

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:34C0090

Комплект:1

Примечание:
