32E0239 000 FORK AS

32E0239 000 FORK AS

← 30M0010 000 FRONT FRAME AS 32M0001 002 WORK IMPLEMENT SYSTEM →

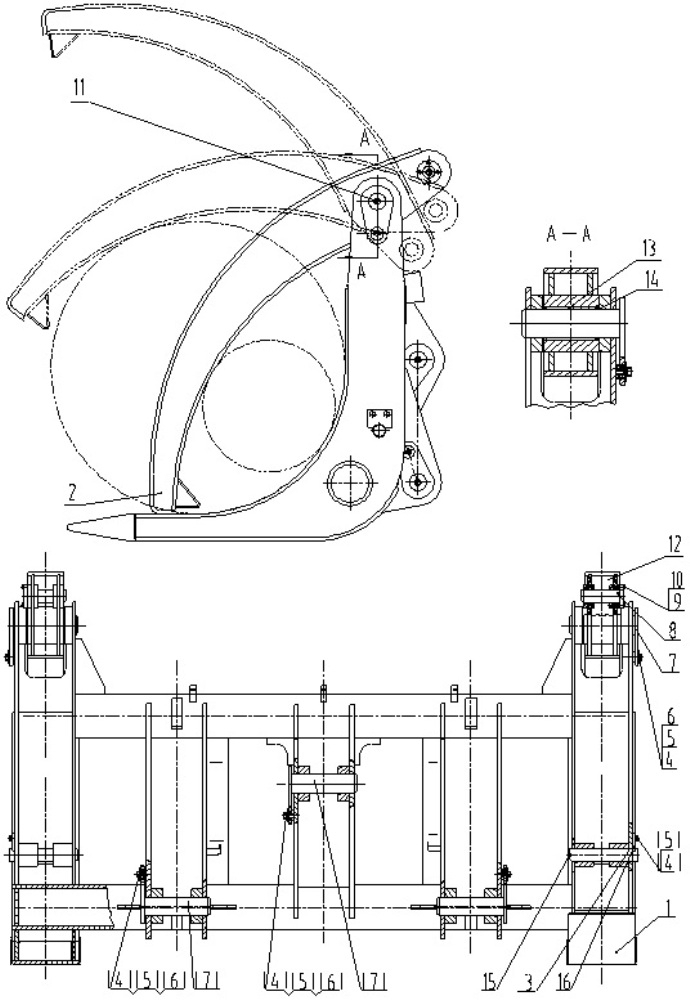

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FORK
Каталожный номер:25L0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:FORK
Каталожный номер:25L0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PIN
Каталожный номер:60A0789
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:00B0011
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0349
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0127
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PIN
Каталожный номер:11L0004
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PIN
Каталожный номер:11L0042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0020
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0348
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:FORK
Каталожный номер:25L0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BUSHING
Каталожный номер:55A0205
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SEAL RING
Каталожный номер:35C0013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:GREASE FITTING
Каталожный номер:10B0051
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PLATE
Каталожный номер:14A3394
Комплект:2
Примечание:
