WORK IMPLEMENT SYSTEM 32M0001 002

← FORK AS 32E0239 000 BUCKET 32M0003 006 (1.7) →

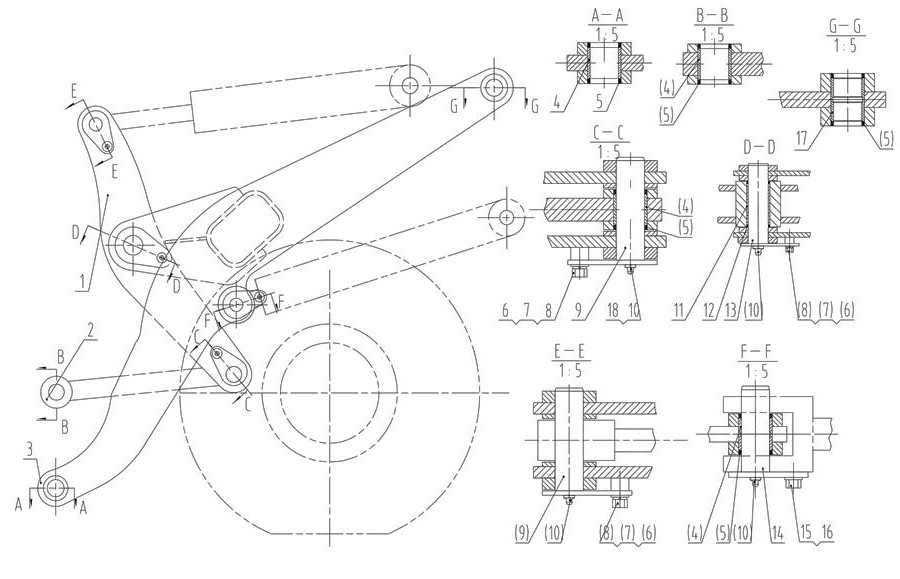

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LEVER

Каталожный номер:21L0002 (ver: 002)

Комплект:1

Примечание:

№ на схеме:2

Наименование:LINKAGE

Каталожный номер:16L0003 (ver: 001)

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOOM

Каталожный номер:21L0005 (ver: 003)

Комплект:1

Примечание:

№ на схеме:4

Наименование:BUSHING

Каталожный номер:55A0281 (ver: 001)

Комплект:6

Примечание:

№ на схеме:5

Наименование:SEAL RING

Каталожный номер:35C0013 (ver: 001)

Комплект:16

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0011 (ver: 000)

Комплект:3

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0008 (ver: 000)

Комплект:3

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0127 (ver: 000)

Комплект:3

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:11L0004 (ver: 003)

Комплект:2

Примечание:

№ на схеме:10

Наименование:GREASE FITTING

Каталожный номер:10B0014 (ver: 000)

Комплект:5

Примечание:

№ на схеме:11

Наименование:BUSHING

Каталожный номер:55A0280 (ver: 001)

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:35C0003 (ver: 001)

Комплект:2

Примечание:

№ на схеме:13

Наименование:PIN

Каталожный номер:11L0003 (ver: 002)

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN

Каталожный номер:11D0016 (ver: 002)

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0183 (ver: 000)

Комплект:2

Примечание:

№ на схеме:16

Наименование:BUSHING

Каталожный номер:56A0050 (ver: 004)

Комплект:2

Примечание:

№ на схеме:17

Наименование:BUSHING

Каталожный номер:55A0282 (ver: 001)

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOOT

Каталожный номер:86A0258 (ver: 002)

Комплект:5

Примечание:
