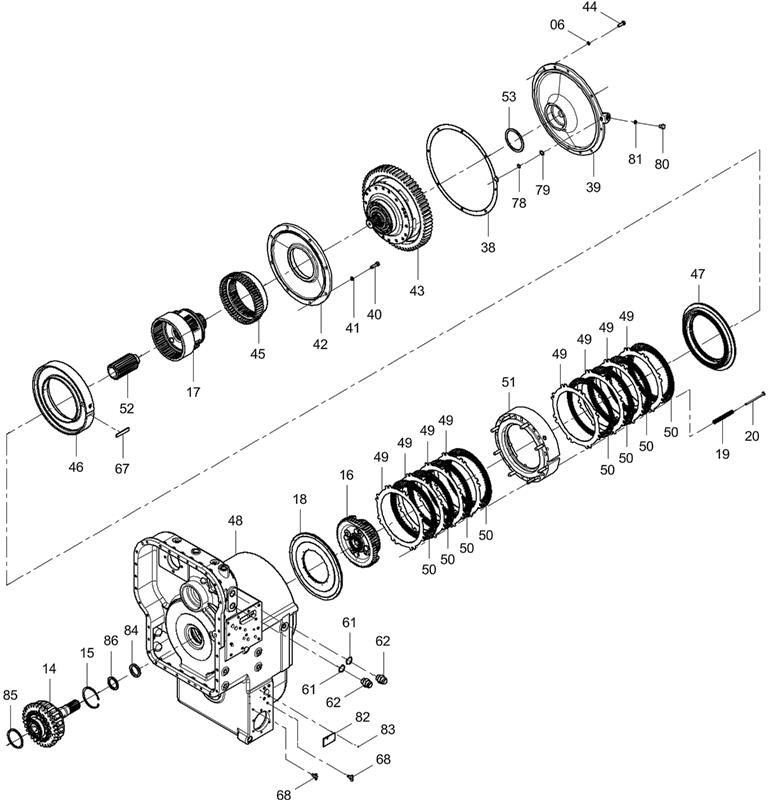

TRANSMISSION 42C0351(B) 000

← TRANSMISSION 42C0351(A) 000 TRANSMISSION 42C0351(C) 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:8

Примечание:

№ на схеме:14

Наименование:OVERRUN CLUTCH

Каталожный номер:52C0215 (ver: 001)

Комплект:1

Примечание:

№ на схеме:14

Наименование:INPUT SHAFT

Каталожный номер:52C0139 (ver: 004)

Комплект:1

Примечание:S.C.: Z

№ на схеме:14

Наименование:OVERRUN CLUTCH

Каталожный номер:52C0071 (ver: 001)

Комплект:1

Примечание:S.C.: Z

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:07B0011 (ver: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:REVERSE PLANET CARRIER

Каталожный номер:42C0094 (ver: 002)

Комплект:1

Примечание:S.C.: Z

№ на схеме:17

Наименование:PLANETARY CARRIER

Каталожный номер:42C0349 (ver: 001)

Комплект:1

Примечание:S.C.: Z

№ на схеме:18

Наименование:REVERSE PISTON AS

Каталожный номер:42C0013 (ver: 001)

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING

Каталожный номер:75A0009 (ver: 001)

Комплект:15

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:60A0036 (ver: 001)

Комплект:15

Примечание:

№ на схеме:38

Наименование:GASKET

Каталожный номер:80A0098 (ver: 001)

Комплект:1

Примечание:

№ на схеме:39

Наименование:COVER

Каталожный номер:53A0171 (ver: 005)

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:00B0121 (ver: 000)

Комплект:8

Примечание:

№ на схеме:41

Наименование:WASHER

Каталожный номер:06B0008 (ver: 000)

Комплект:16

Примечание:

№ на схеме:42

Наименование:COVER

Каталожный номер:53A0029 (ver: 001)

Комплект:1

Примечание:

№ на схеме:43

Наименование:DIRECT DRIVE GP

Каталожный номер:42C0096 (ver: 001)

Комплект:1

Примечание:S.C.: Z

№ на схеме:44

Наименование:BOLT

Каталожный номер:00B0019 (ver: 000)

Комплект:8

Примечание:

№ на схеме:45

Наименование:RING GEAR

Каталожный номер:41A0013 (ver: 007)

Комплект:1

Примечание:

№ на схеме:46

Наименование:1ST SPEED CLUTCH PISTON AS

Каталожный номер:42C0011 (ver: 001)

Комплект:1

Примечание:

№ на схеме:47

Наименование:PISTON AS

Каталожный номер:42C0012 (ver: 001)

Комплект:1

Примечание:

№ на схеме:48

Наименование:HOUSING

Каталожный номер:52C0172 (ver: 005)

Комплект:1

Примечание:

№ на схеме:49

Наименование:DRIVEN DISK

Каталожный номер:56A0030 (ver: 004)

Комплект:8

Примечание:

№ на схеме:50

Наименование:DRIVE DISK

Каталожный номер:37C0002 (ver: 004)

Комплект:8

Примечание:

№ на схеме:51

Наименование:CARRIER AS

Каталожный номер:52C0005 (ver: 001)

Комплект:1

Примечание:

№ на схеме:52

Наименование:SUN GEAR

Каталожный номер:41A0009 (ver: 006)

Комплект:1

Примечание:

№ на схеме:53

Наименование:SHIM GP

Каталожный номер:28C0089 (ver: 003)

Комплект:1

Примечание:S.C.: Z

№ на схеме:61

Наименование:CONNECTOR

Каталожный номер:03A0019 (ver: 003)

Комплект:2

Примечание:

№ на схеме:62

Наименование:O-RING

Каталожный номер:12B0144 (ver: 000)

Комплект:2

Примечание:

№ на схеме:67

Наименование:PLATE

Каталожный номер:10A0065 (ver: 003)

Комплект:1

Примечание:

№ на схеме:68

Наименование:PLUG

Каталожный номер:43B0006 (ver: 000)

Комплект:2

Примечание:

№ на схеме:78

Наименование:COLLAR

Каталожный номер:56A1872 (ver: 000)

Комплект:1

Примечание:

№ на схеме:78

Наименование:SPACER

Каталожный номер:55A0063 (ver: 000)

Комплект:1

Примечание:

№ на схеме:79

Наименование:O-RING

Каталожный номер:12B0040 (ver: 000)

Комплект:1

Примечание:

№ на схеме:79

Наименование:O-RING

Каталожный номер:12B0035 (ver: 000)

Комплект:1

Примечание:

№ на схеме:80

Наименование:PLUG

Каталожный номер:03B0080 (ver: 001)

Комплект:1

Примечание:

№ на схеме:81

Наименование:O-RING

Каталожный номер:12B0351 (ver: 000)

Комплект:1

Примечание:

№ на схеме:82

Наименование:NAMEPLATE

Каталожный номер:74A4381 (ver: 001)

Комплект:1

Примечание:

№ на схеме:83

Наименование:RIVET

Каталожный номер:09B0002 (ver: 000)

Комплект:4

Примечание:

№ на схеме:84

Наименование:SPACER SLEEVE

Каталожный номер:55A0060 (ver: 002)

Комплект:1

Примечание:

№ на схеме:85

Наименование:WASHER

Каталожный номер:28C0102 (ver: 001)

Комплект:1

Примечание:S.C.: Z

№ на схеме:86

Наименование:WASHER

Каталожный номер:28C0103 (ver: 001)

Комплект:1

Примечание:S.C.: Z
