TILTING CYLINDER 10K0002 001

← CLAMP 09K0030 000 BOOM CYLINDER 10K0001 003 →

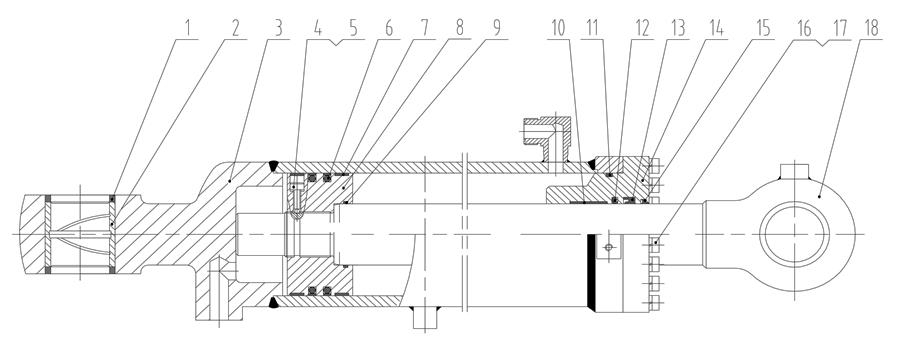

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP1040 35

Комплект:1

Примечание:

№ на схеме:1

Наименование:SEAL RING

Каталожный номер:35C0013 (ver: 001)

Комплект:4

Примечание:

№ на схеме:2

Наименование:BUSHING

Каталожный номер:55H0018 (ver: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:CYLINDER BODY

Каталожный номер:13L0001 (ver: 000)

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:04B0078 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:STEEL BALL

Каталожный номер:20B0035 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL RING

Каталожный номер:34C0033 (ver: 001)

Комплект:2

Примечание:

№ на схеме:7

Наименование:SUPPORT RING

Каталожный номер:13J0007 (ver: 000)

Комплект:2

Примечание:

№ на схеме:8

Наименование:PISTON

Каталожный номер:50H0003 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B0032 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:SUPPORT RING

Каталожный номер:13J0008 (ver: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0156 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL

Каталожный номер:34C0030 (ver: 001)

Комплект:1

Примечание:

№ на схеме:13

Наименование:Y-SEAL

Каталожный номер:13B0124 (ver: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:CYLINDER HEAD

Каталожный номер:54H0001 (ver: 000)

Комплект:1

Примечание:

№ на схеме:15

Наименование:DUST RING

Каталожный номер:13J0009 (ver: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:04B0266 (ver: 000)

Комплект:14

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0008 (ver: 000)

Комплект:14

Примечание:

№ на схеме:18

Наименование:PISTON ROD

Каталожный номер:14L0001 (ver: 000)

Комплект:1

Примечание:
