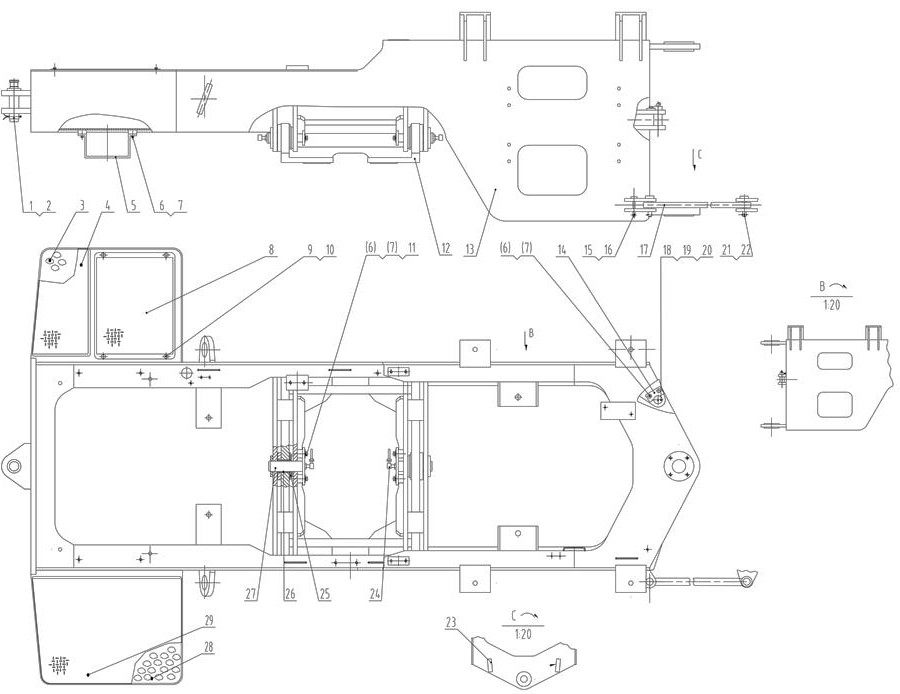

REAR FRAME AS 30E1015 000

← REAR FRAME AS 30E1014 000 FRONT FRAME AS 30M0001 004 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TRACTION PIN

Каталожный номер:11L0007 (ver: 002)

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:08B0133 (ver: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:COUNTERWEIGH T

Каталожный номер:72A0914 (ver: 000)

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:10A3510 (ver: 001)

Комплект:1

Примечание:

№ на схеме:5

Наименование:STEP SUPPORT

Каталожный номер:23H0039 (ver: 003)

Комплект:2

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0011 (ver: 000)

Комплект:14

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0349 (ver: 000)

Комплект:14

Примечание:

№ на схеме:8

Наименование:COVER

Каталожный номер:10A3481 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0007 (ver: 000)

Комплект:8

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0348 (ver: 000)

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0127 (ver: 000)

Комплект:4

Примечание:

№ на схеме:12

Наименование:SUBSIDIARY FRAME

Каталожный номер:30L0003 (ver: 002)

Комплект:1

Примечание:

№ на схеме:13

Наименование:REAR FRAME

Каталожный номер:30D1546 (ver: 001)

Комплект:1

Примечание:

№ на схеме:14

Наименование:STOP PLATE

Каталожный номер:14H0048 (ver: 002)

Комплект:2

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:60A0178 (ver: 001)

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:08B0005 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:LINK

Каталожный номер:17H0022 (ver: 002)

Комплект:1

Примечание:

№ на схеме:18

Наименование:STEERING PIN

Каталожный номер:60A2099 (ver: 001)

Комплект:2

Примечание:

№ на схеме:19

Наименование:GREASE FITTING

Каталожный номер:10B0051 (ver: 000)

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOOT

Каталожный номер:86A0258 (ver: 002)

Комплект:2

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:60A0160 (ver: 001)

Комплект:2

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:08B0017 (ver: 000)

Комплект:2

Примечание:

№ на схеме:23

Наименование:BLOCK

Каталожный номер:18A2513 (ver: 001)

Комплект:2

Примечание:

№ на схеме:24

Наименование:REAR FRAME GREASE LINES

Каталожный номер:00K0008 (ver: 004)

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHIM

Каталожный номер:28C0120 (ver: 001)

Комплект:2

Примечание:

№ на схеме:26

Наименование:BUSHING

Каталожный номер:55A0135 (ver: 001)

Комплект:2

Примечание:

№ на схеме:27

Наименование:PIN

Каталожный номер:11L0008 (ver: 005)

Комплект:2

Примечание:

№ на схеме:28

Наименование:COUNTERWEIGH T

Каталожный номер:72A0913 (ver: 000)

Комплект:1

Примечание:

№ на схеме:29

Наименование:COVER

Каталожный номер:10A3511 (ver: 000)

Комплект:1

Примечание:
