FRONT FRAME GREASE LINES 00K0004 005

← FRONT FRAME AS 30M0001 004 REAR FRAME AS 30M0002 012 →

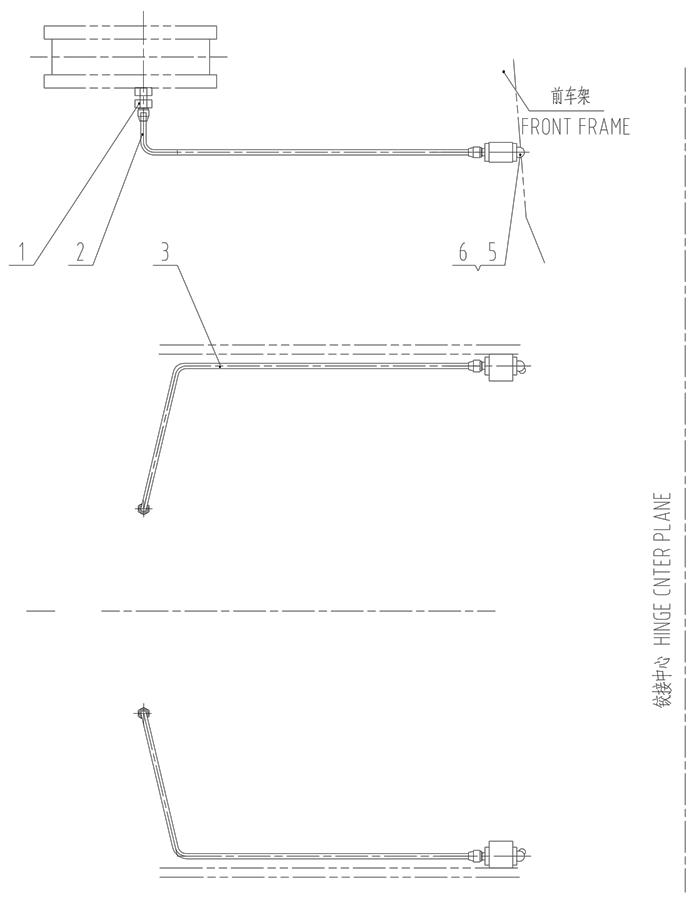

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:00A0224 (ver: 001)

Комплект:4

Примечание:

№ на схеме:2

Наименование:OIL PIPE

Каталожный номер:00K0006 (ver: 003)

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL PIPE

Каталожный номер:00K0007 (ver: 003)

Комплект:1

Примечание:

№ на схеме:4

Наименование:GREASE FITTING

Каталожный номер:10B0051 (ver: 000)

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOOT

Каталожный номер:86A0258 (ver: 002)

Комплект:2

Примечание:
