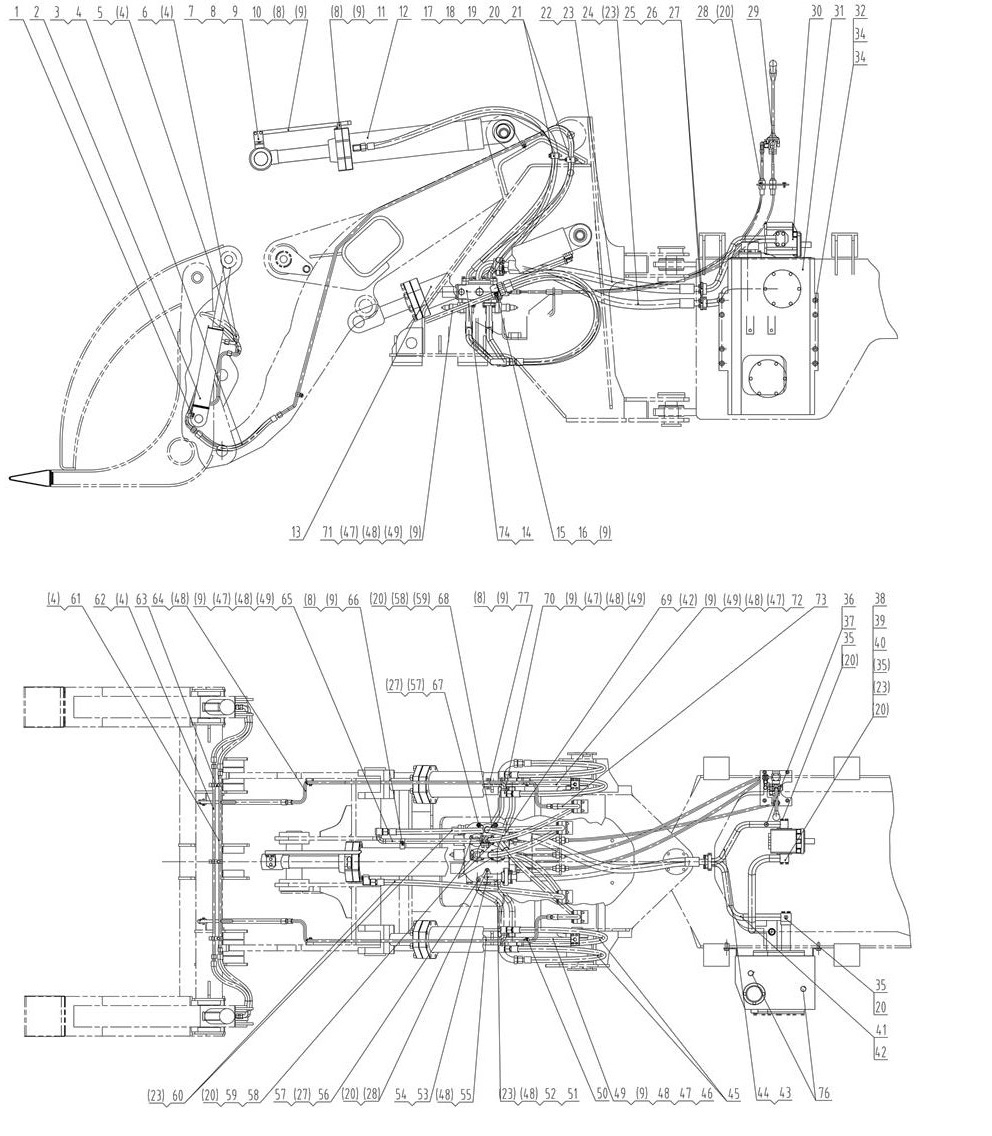

FORK HYDRAULIC SYSTEM 11E0226 007

Каталожный номер:09K0030 (ver: 000)

Комплект:2

Примечание:

№ на схеме:2

Наименование:FORK CYLINDER

Каталожный номер:10K0024 (ver: 001)

Комплект:2

Примечание:

№ на схеме:3

Каталожный номер:06K0135 (ver: 000)

Комплект:2

Примечание:

№ на схеме:4

Каталожный номер:12B0370 (ver: 000)

Комплект:12

Примечание:

№ на схеме:5

Каталожный номер:06K0136 (ver: 000)

Комплект:2

Примечание:

№ на схеме:6

Каталожный номер:06K0137 (ver: 000)

Комплект:2

Примечание:

№ на схеме:7

Наименование:SUPPORT

Каталожный номер:22A0344 (ver: 000)

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:00B0075 (ver: 000)

Комплект:16

Примечание:

№ на схеме:9

Каталожный номер:06B0348 (ver: 000)

Комплект:40

Примечание:

№ на схеме:10

Наименование:INDICATING ROD

Каталожный номер:64H0004 (ver: 001)

Комплект:1

Примечание:

№ на схеме:11

Наименование:POINTER

Каталожный номер:20A0154 (ver: 003)

Комплект:1

Примечание:

№ на схеме:12

Наименование:TILTING CYLINDER

Каталожный номер:10K0002 (ver: 001)

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOOM CYLINDER

Каталожный номер:10K0001 (ver: 003)

Комплект:2

Примечание:

№ на схеме:14

Наименование:CONTROL VALVE

Каталожный номер:12K0026 (ver: 000)

Комплект:1

Примечание:

№ на схеме:15

Наименование:STUD BOLT

Каталожный номер:02J0001 (ver: 000)

Комплект:2

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:03B0021 (ver: 000)

Комплект:8

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:12H0035 (ver: 001)

Комплект:4

Примечание:

№ на схеме:18

Каталожный номер:81H0005 (ver: 000)

Комплект:8

Примечание:

№ на схеме:19

Каталожный номер:01B0083 (ver: 000)

Комплект:8

Примечание:

№ на схеме:20

Каталожный номер:06B0347 (ver: 000)

Комплект:33

Примечание:

№ на схеме:21

Наименование:BUSHING

Каталожный номер:34H0012 (ver: 001)

Комплект:8

Примечание:

№ на схеме:22

Каталожный номер:07K0002 (ver: 000)

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:12B0287 (ver: 000)

Комплект:9

Примечание:

№ на схеме:24

Каталожный номер:07K0001 (ver: 000)

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:72A0010 (ver: 003)

Комплект:8

Примечание:

№ на схеме:26

Каталожный номер:00B0035 (ver: 000)

Комплект:16

Примечание:

№ на схеме:27

Каталожный номер:06B0349 (ver: 000)

Комплект:20

Примечание:

№ на схеме:28

Каталожный номер:00B0012 (ver: 000)

Комплект:5

Примечание:

№ на схеме:29

Наименование:CONTROL LEVER

Каталожный номер:24K0017 (ver: 001)

Комплект:1

Примечание:

№ на схеме:30

Наименование:GEAR PUMP

Каталожный номер:11K0006 (ver: 001)

Комплект:1

Примечание:

№ на схеме:31

Наименование:HYDRAULIC OIL TANK

Каталожный номер:21K0001 (ver: 004)

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:00B0025 (ver: 000)

Комплект:8

Примечание:

№ на схеме:33

Каталожный номер:06B0350 (ver: 000)

Комплект:8

Примечание:

№ на схеме:34

Каталожный номер:06B0009 (ver: 000)

Комплект:8

Примечание:

№ на схеме:35

Каталожный номер:01B0100 (ver: 000)

Комплект:12

Примечание:

№ на схеме:36

Наименование:PLUG

Каталожный номер:03B0093 (ver: 002)

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:12B0351 (ver: 000)

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:10L0008 (ver: 002)

Комплект:1

Примечание:

№ на схеме:39

Наименование:SUCTION HOSE

Каталожный номер:30H0002 (ver: 000)

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:15B0011 (ver: 000)

Комплект:2

Примечание:

№ на схеме:41

Каталожный номер:10L0006 (ver: 001)

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:12B0076 (ver: 000)

Комплект:2

Примечание:

№ на схеме:43

Наименование:TUBE AS

Каталожный номер:10D4193 (ver: 002)

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:12B0251 (ver: 000)

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:06K0006 (ver: 001)

Комплект:4

Примечание:

№ на схеме:46

Каталожный номер:10L0011 (ver: 001)

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:12B0114 (ver: 000)

Комплект:5

Примечание:

№ на схеме:48

Каталожный номер:12B0021 (ver: 000)

Комплект:12

Примечание:

№ на схеме:49

Наименование:SCREW

Каталожный номер:04B0049 (ver: 000)

Комплект:20

Примечание:

№ на схеме:50

Каталожный номер:09K0031 (ver: 000)

Комплект:4

Примечание:

№ на схеме:51

Каталожный номер:10L0013 (ver: 005)

Комплект:1

Примечание:

№ на схеме:52

Каталожный номер:10L0014 (ver: 005)

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:10L0004 (ver: 001)

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:12B0302 (ver: 000)

Комплект:1

Примечание:

№ на схеме:55

Каталожный номер:10D1773 (ver: 001)

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:00B0115 (ver: 000)

Комплект:2

Примечание:

№ на схеме:57

Наименование:NUT

Каталожный номер:03B0003 (ver: 000)

Комплект:4

Примечание:

№ на схеме:58

Наименование:SPLIT FLANGE

Каталожный номер:72A0035 (ver: 002)

Комплект:12

Примечание:

№ на схеме:59

Каталожный номер:00B0019 (ver: 000)

Комплект:24

Примечание:

№ на схеме:60

Каталожный номер:06K0004 (ver: 000)

Комплект:2

Примечание:

№ на схеме:61

Каталожный номер:10L0088 (ver: 001)

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:10L0089 (ver: 001)

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:09C0316 (ver: 000)

Комплект:3

Примечание:

№ на схеме:64

Каталожный номер:10D1774 (ver: 001)

Комплект:1

Примечание:

№ на схеме:65

Каталожный номер:10L0017 (ver: 001)

Комплект:1

Примечание:

№ на схеме:66

Каталожный номер:15B0064 (ver: 001)

Комплект:1

Примечание:

№ на схеме:67

Каталожный номер:01B0206 (ver: 000)

Комплект:2

Примечание:

№ на схеме:68

Каталожный номер:06B0001 (ver: 000)

Комплект:2

Примечание:

№ на схеме:69

Каталожный номер:10L0091 (ver: 002)

Комплект:1

Примечание:

№ на схеме:70

Каталожный номер:10L0010 (ver: 001)

Комплект:1

Примечание:

№ на схеме:71

Каталожный номер:10L0012 (ver: 001)

Комплект:1

Примечание:

№ на схеме:72

Каталожный номер:10L0009 (ver: 001)

Комплект:1

Примечание:

№ на схеме:73

Каталожный номер:06K0138 (ver: 000)

Комплект:2

Примечание:

№ на схеме:74

Наименование:SAFETY VALVE

Каталожный номер:12C1856 (ver: 000)

Комплект:2

Примечание:

№ на схеме:76

Наименование:PLUG

Каталожный номер:84A1866 (ver: 001)

Комплект:2

Примечание:

№ на схеме:77
