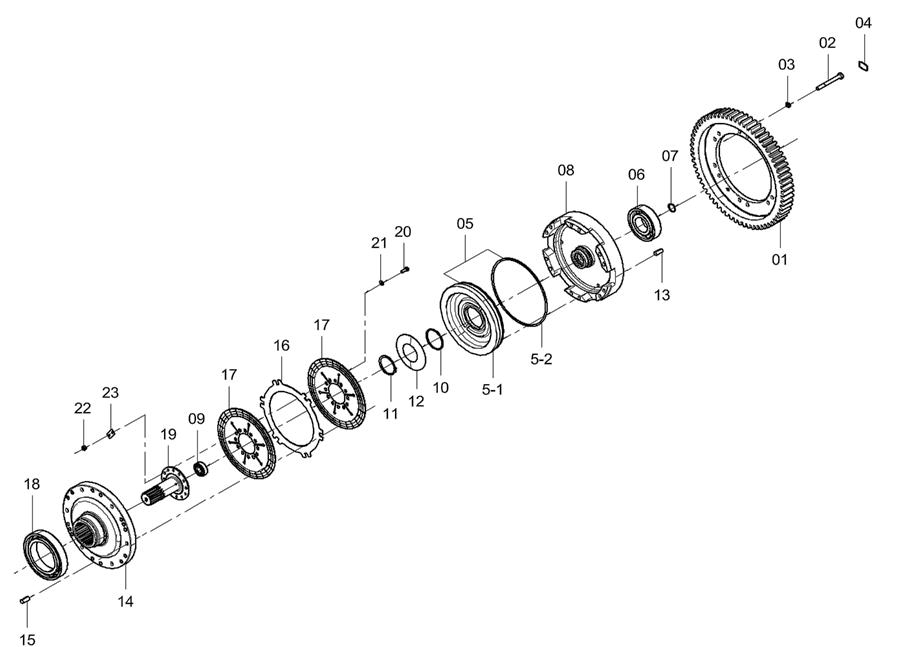

DIRECT DRIVE GP 42C0096 001

← PLANETARY CARRIER 42C0349 001 WASHER 28C0102 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:SHAFT GEAR

Каталожный номер:41A0011 (ver: 005)

Комплект:1

Примечание:

№ на схеме:02

Наименование:BOLT

Каталожный номер:02B0002 (ver: 000)

Комплект:12

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0008 (ver: 000)

Комплект:12

Примечание:

№ на схеме:04

Наименование:WIRE

Каталожный номер:77A0014 (ver: 000)

Комплект:6

Примечание:

№ на схеме:5-2

Наименование:FASTENER

Каталожный номер:80A0022 (ver: 001)

Комплект:1

Примечание:

№ на схеме:5-1

Наименование:NUT

Каталожный номер:50A0003 (ver: 002)

Комплект:1

Примечание:

№ на схеме:05

Наименование:DIRECT DRIVE

Каталожный номер:42C0009 (ver: 001)

Комплект:1

Примечание:

№ на схеме:06

Наименование:PISTON AS

Каталожный номер:21B0006 (ver: 000)

Комплект:1

Примечание:

№ на схеме:07

Наименование:BALL BEARING 6311

Каталожный номер:80A0020 (ver: 001)

Комплект:1

Примечание:

№ на схеме:08

Наименование:SEAL RING

Каталожный номер:39A0005 (ver: 004)

Комплект:1

Примечание:

№ на схеме:09

Наименование:DIRECT DRIVE

Каталожный номер:21B0009 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLUTCH PISTON 6204

Каталожный номер:80A0019 (ver: 001)

Комплект:1

Примечание:

№ на схеме:11

Наименование:BALL BEARING

Каталожный номер:07B0010 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:75A0008 (ver: 002)

Комплект:1

Примечание:

№ на схеме:13

Наименование:SNAP RING

Каталожный номер:08B0018 (ver: 000)

Комплект:3

Примечание:

№ на схеме:14

Наименование:DISK SPRING

Каталожный номер:52A0017 (ver: 002)

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:60A0046 (ver: 001)

Комплект:6

Примечание:

№ на схеме:16

Наименование:CARRIER PLATE

Каталожный номер:56A0028 (ver: 001)

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:37C0001 (ver: 002)

Комплект:2

Примечание:

№ на схеме:18

Наименование:DRIVEN PLATE 6022

Каталожный номер:21B0010 (ver: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:FRICTION PLATE

Каталожный номер:62A0010 (ver: 002)

Комплект:1

Примечание:

№ на схеме:20

Наименование:BALL BEARING

Каталожный номер:00B0075 (ver: 000)

Комплект:12

Примечание:

№ на схеме:21

Наименование:SHAFT

Каталожный номер:06B0005 (ver: 000)

Комплект:12

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:03B0021 (ver: 000)

Комплект:12

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:10A0063 (ver: 002)

Комплект:6

Примечание:
