ARTICULATION SYSTEM 30M0003 003

← REAR FRAME AS 30M0002 012 FRONT FRAME AS 30M0010 000 →

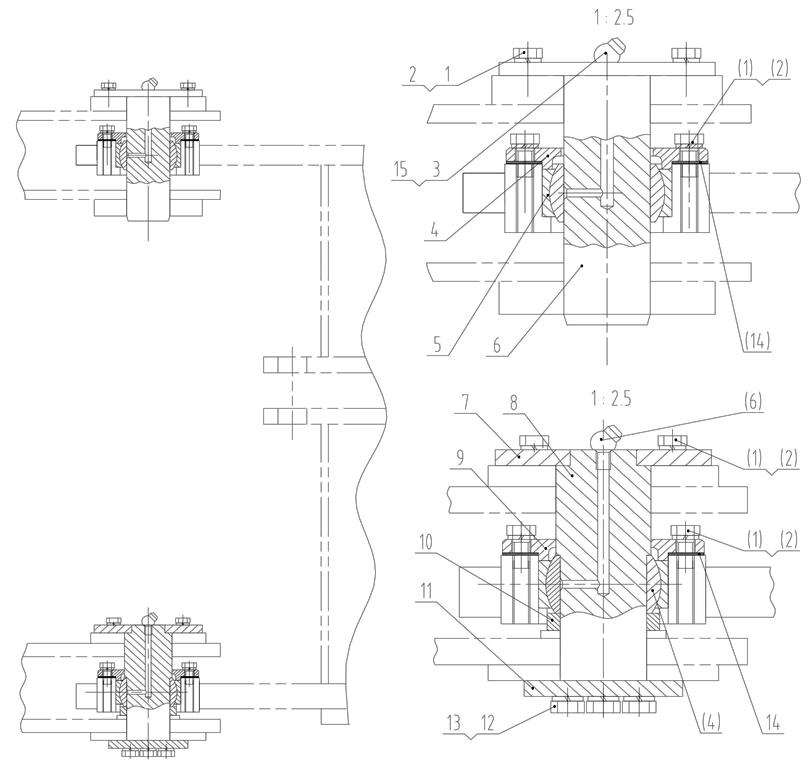

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0017 (ver: 000)

Комплект:20

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0008 (ver: 000)

Комплект:20

Примечание:

№ на схеме:3

Наименование:GREASE FITTING

Каталожный номер:10B0051 (ver: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:BEARING COVER

Каталожный номер:53H0005 (ver: 001)

Комплект:1

Примечание:

№ на схеме:5

Наименование:KNUCKLE BEARING GE60ES

Каталожный номер:25B0004 (ver: 000)

Комплект:2

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:11L0006 (ver: 001)

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:14A1172 (ver: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:LOWER PIN

Каталожный номер:60H0007 (ver: 002)

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEARING COVER

Каталожный номер:53A0056 (ver: 002)

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:56A0060 (ver: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:56A0172 (ver: 001)

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0013 (ver: 000)

Комплект:3

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0120 (ver: 000)

Комплект:3

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:57A0053 (ver: 001)

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOOT

Каталожный номер:86A0258 (ver: 002)

Комплект:2

Примечание:
