Промежуточный вал

← Валы заднего и переднего хода Вал привода на 4 колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

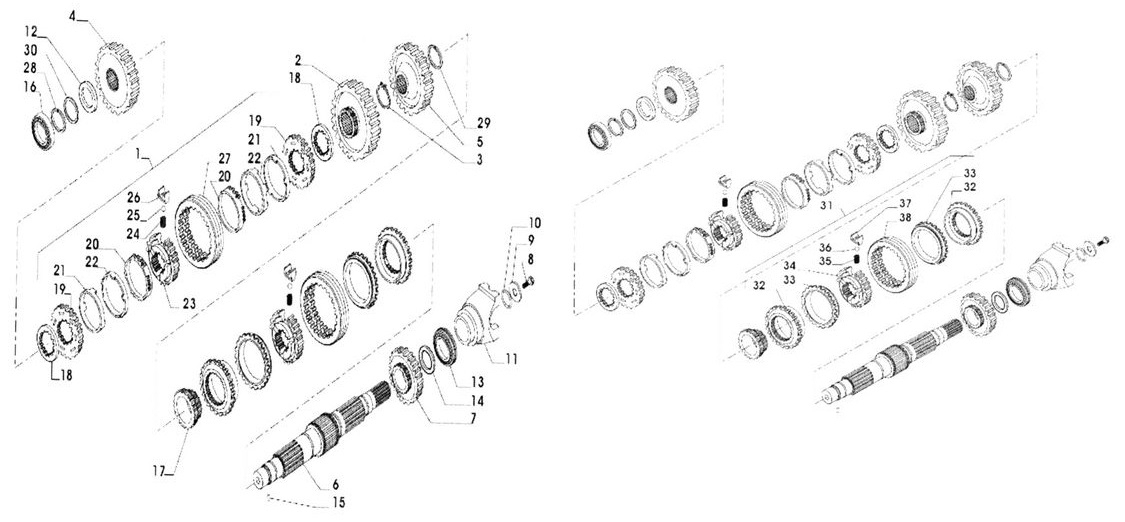

№ на схеме:1

Наименование:Синхронизатор

Каталожный номер:132637

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шестерня Z=49

Каталожный номер:136766

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кольцо пружинное

Каталожный номер:024817

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шестерня Z=43

Каталожный номер:139012

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шестерня Z=44

Каталожный номер:138980

Комплект:1

Примечание:

№ на схеме:6

Наименование:Вал промежуточный

Каталожный номер:138971

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шестерня Z=33

Каталожный номер:138969

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт M12x1.25x25

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба 52x12.5x25

Каталожный номер:129924

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения

Каталожный номер:028623

Комплект:1

Примечание:

№ на схеме:11

Наименование:Фланец

Каталожный номер:137303

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба упорная 64x40x6

Каталожный номер:139010

Комплект:1

Примечание:

№ на схеме:13

Наименование:Подшипник

Каталожный номер:026190

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шайба упорная 65x45x4

Каталожный номер:138985

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шплинт D3x8

Каталожный номер:024321

Комплект:1

Примечание:

№ на схеме:16

Наименование:Подшипник

Каталожный номер:027554

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шестерня Z=23

Каталожный номер:138970

Комплект:1

Примечание:

№ на схеме:18

Наименование:Проставка

Каталожный номер:132867

Комплект:2

Примечание:

№ на схеме:19

Наименование:Диск сцепления

Каталожный номер:046305

Комплект:2

Примечание:

№ на схеме:20

Наименование:Внешний конус фрикционной муфты

Каталожный номер:046306

Комплект:2

Примечание:

№ на схеме:21

Наименование:Внутренний конус фрикционной муфты

Каталожный номер:046308

Комплект:2

Примечание:

№ на схеме:22

Наименование:Кольцо двухконусное

Каталожный номер:046307

Комплект:2

Примечание:

№ на схеме:23

Наименование:Ступица

Каталожный номер:046304

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пружина

Каталожный номер:046303

Комплект:3

Примечание:

№ на схеме:25

Наименование:Шарик

Каталожный номер:046301

Комплект:3

Примечание:

№ на схеме:26

Наименование:Фиксатор

Каталожный номер:046302

Комплект:3

Примечание:

№ на схеме:27

Наименование:Обойма

Каталожный номер:046300

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шайба гровера

Каталожный номер:025053

Комплект:1

Примечание:

№ на схеме:29

Наименование:Шайба гровера

Каталожный номер:025061

Комплект:1

Примечание:

№ на схеме:30

Наименование:Шайба 0.50

Каталожный номер:133360

Комплект:

Примечание:

№ на схеме:30

Наименование:Шайба 0.30

Каталожный номер:132815

Комплект:

Примечание:

№ на схеме:30

Наименование:Шайба 0.10

Каталожный номер:132814

Комплект:

Примечание:

№ на схеме:30

Наименование:Шайба 0.5

Каталожный номер:132813

Комплект:

Примечание:

№ на схеме:31

Наименование:Синхронизатор

Каталожный номер:138548

Комплект:1

Примечание:

№ на схеме:32

Наименование:Диск сцепления

Каталожный номер:046329

Комплект:2

Примечание:

№ на схеме:33

Наименование:Конус фрикционной муфты

Каталожный номер:046330

Комплект:2

Примечание:

№ на схеме:34

Наименование:Ступица

Каталожный номер:046328

Комплект:1

Примечание:

№ на схеме:35

Наименование:Пружина

Каталожный номер:046327

Комплект:3

Примечание:

№ на схеме:36

Наименование:Шарик

Каталожный номер:046314

Комплект:3

Примечание:

№ на схеме:37

Наименование:Фиксатор

Каталожный номер:046326

Комплект:3

Примечание:

№ на схеме:38

Наименование:Обойма

Каталожный номер:46325

Комплект:1

Примечание:
