24К0014 Педаль в сборе

← 20М0006 Управление тормозной системой 45К0007 Педаль в сборе →

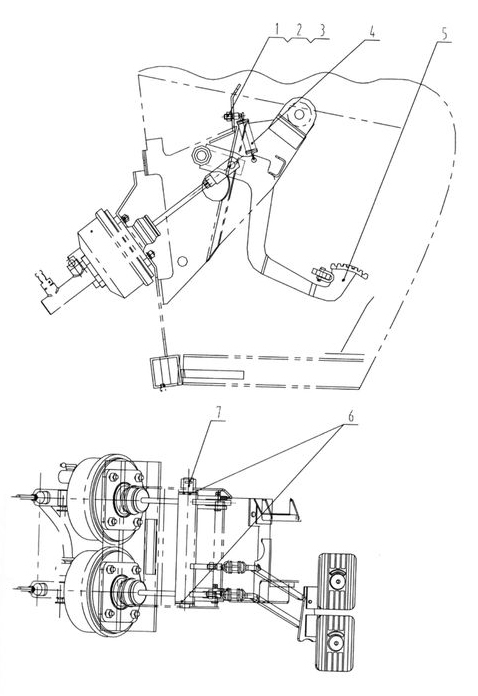

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:2

Примечание:GB93-87

№ на схеме:2

Наименование:Гайка M10-8Zn.D

Каталожный номер:03B0053

Комплект:2

Примечание:GB6170-86

№ на схеме:3

Наименование:Винт 45

Каталожный номер:63H0002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Пружина

Каталожный номер:75H0009

Комплект:2

Примечание:

№ на схеме:5

Наименование:Педаль в сборе

Каталожный номер:45K0007

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шайба 20-140HV-Zn.D

Каталожный номер:06B0016

Комплект:2

Примечание:GB97.1-85

№ на схеме:7

Наименование:Палец 5X45-Zn.D

Каталожный номер:08B0082

Комплект:1

Примечание:GB91-86
