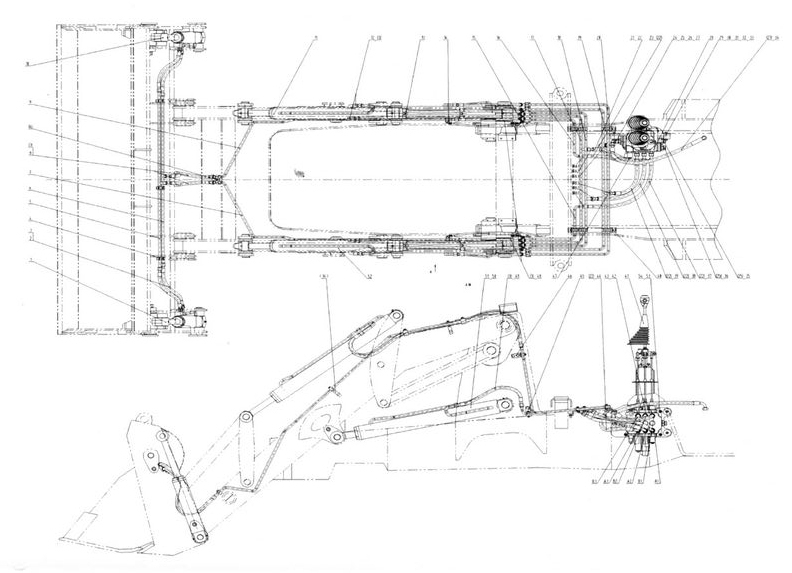

11М0006 Гидравлическая система погрузчика

Каталожный номер:06K0083

Комплект:4

Примечание:

№ на схеме:3

Наименование:Кольцо круглого сечения 7.5X1.5

Каталожный номер:12B0489

Комплект:32

Примечание:DIN3865-1994

№ на схеме:4

Каталожный номер:09K0017

Комплект:4

Примечание:

№ на схеме:5

Каталожный номер:10L0060

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:10L0061

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:10L0062

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:066K0084

Комплект:2

Примечание:

№ на схеме:9'

Каталожный номер:10L0063

Комплект:1

Примечание:

№ на схеме:10

Наименование:Цилиндр ковша 4 в 1 правый

Каталожный номер:10K0020

Комплект:1

Примечание:

№ на схеме:11

Наименование:Цилиндр ковша правый

Каталожный номер:10K0022

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:06K0085

Комплект:4

Примечание:

№ на схеме:13

Каталожный номер:09K0018

Комплект:4

Примечание:

№ на схеме:14

Каталожный номер:09K0019

Комплект:4

Примечание:

№ на схеме:15

Каталожный номер:10L0064

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:10L0065

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:10L0066

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:10L0067

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:10L0068

Комплект:1

Примечание:

№ на схеме:20

Наименование:Трубка сгалня

Каталожный номер:10L0069

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:06K0086

Комплект:1

Примечание:

№ на схеме:22

Наименование:Кольцо круглого сечения 9X1.5

Каталожный номер:12B0514

Комплект:12

Примечание:DIN3865-1994

№ на схеме:23

Каталожный номер:06K0087

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:30K0010

Комплект:1

Примечание:1D0-24-12

№ на схеме:25

Наименование:Кольцо круглого сечения 23.47X2.95

Каталожный номер:12B0493

Комплект:3

Примечание:SAE J515-97

№ на схеме:26

Каталожный номер:31C0084

Комплект:1

Примечание:2D9-24

№ на схеме:27

Наименование:Кольцо круглого сечения 12X2.0

Каталожный номер:12B0496

Комплект:3

Примечание:DIN3865-1994

№ на схеме:28

Наименование:Клапан управления погрузчиком

Каталожный номер:12K0019

Комплект:1

Примечание:6600C41

№ на схеме:29

Наименование:Шиток

Каталожный номер:14H0218

Комплект:1

Примечание:

№ на схеме:30

Наименование:Шайба

Каталожный номер:11H0069

Комплект:3

Примечание:

№ на схеме:31

Наименование:Болт M12X65-8.8-Zn.D

Каталожный номер:01B0102

Комплект:3

Примечание:GB5782-86

№ на схеме:32

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:3

Примечание:GB93-87

№ на схеме:33

Наименование:Фланец резиновый

Каталожный номер:35C0204

Комплект:3

Примечание:CBA20-300

№ на схеме:34

Каталожный номер:06K0088

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:31C0098

Комплект:1

Примечание:1D0-30-12

№ на схеме:36

Каталожный номер:30K0011

Комплект:1

Примечание:1C0-30-12

№ на схеме:37

Каталожный номер:06K0089

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:06K0090

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:06K0091

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:09К0020

Комплект:2

Примечание:

№ на схеме:41

Наименование:Система управления

Каталожный номер:24K0010

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:30K0012

Комплект:6

Примечание:1D0-20-10

№ на схеме:43

Наименование:Кольцо круглого сечения 19.18X2.46

Каталожный номер:12B0503

Комплект:6

Примечание:SAE J515-97

№ на схеме:44

Каталожный номер:06K0100

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:09X0021

Комплект:2

Примечание:

№ на схеме:46

Каталожный номер:09K0022

Комплект:2

Примечание:

№ на схеме:47

Наименование:Соединитель проверки давления

Каталожный номер:44С0075

Комплект:1

Примечание:СSН-9/16'UNF

№ на схеме:48

Каталожный номер:06K0093

Комплект:2

Примечание:

№ на схеме:49
