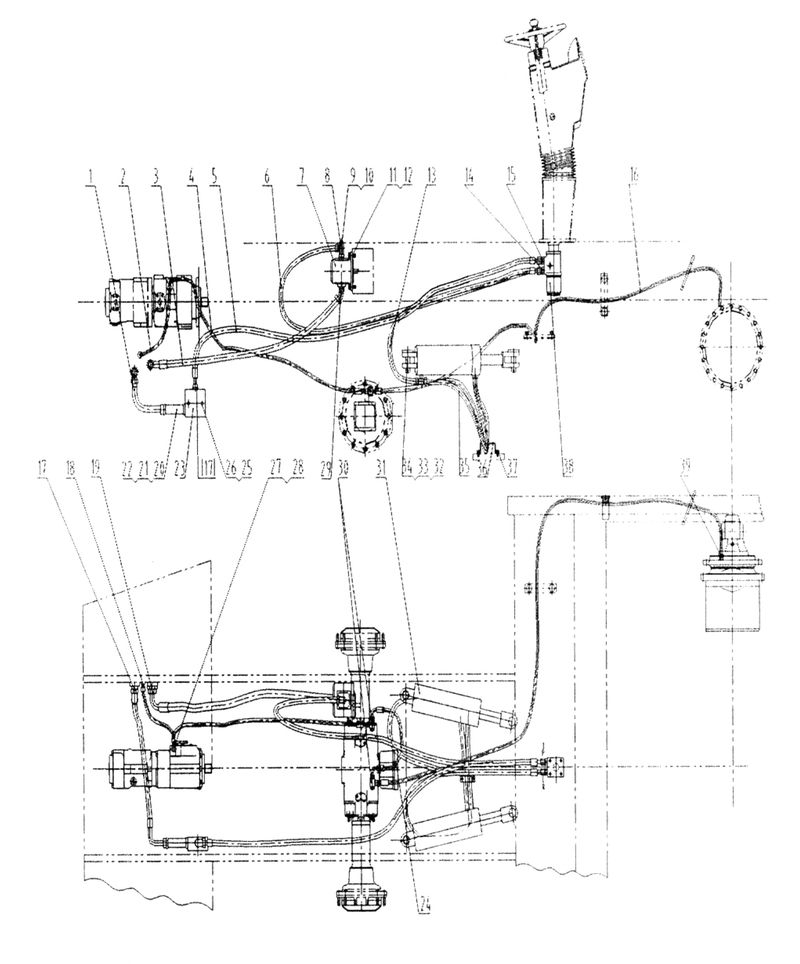

05Y0027 Рулевое управление и тормозная система

← 00Y0016 Система двигателя 13Y0036 Таблички →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шланги в сборе

Каталожный номер:06W0070

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шланги в сборе

Каталожный номер:05W0012

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шланги в сборе

Каталожный номер:07W0062

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шланги в сборе

Каталожный номер:05W0013

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шланги в сборе

Каталожный номер:06W0071

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шланги в сборе

Каталожный номер:06W0072

Комплект:1

Примечание:

№ на схеме:7

Наименование:Насос рулевой

Каталожный номер:11W0044

Комплект:1

Примечание:

№ на схеме:8

Наименование:Тройник

Каталожный номер:02U0025

Комплект:1

Примечание:

№ на схеме:9

Наименование:Стержень

Каталожный номер:05U0005

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба пружинная

Каталожный номер:06V0083

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:00V0331

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:06V0001

Комплект:2

Примечание:

№ на схеме:13

Наименование:Шланги в сборе

Каталожный номер:06W0015

Комплект:2

Примечание:

№ на схеме:14

Наименование:Соединитель

Каталожный номер:00U0135

Комплект:3

Примечание:

№ на схеме:15

Наименование:Соединитель

Каталожный номер:00U0136

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шланги в сборе

Каталожный номер:05W0014

Комплект:1

Примечание:

№ на схеме:17

Наименование:Соединитель

Каталожный номер:00U0074

Комплект:2

Примечание:

№ на схеме:18

Наименование:Соединитель

Каталожный номер:00U0112

Комплект:1

Примечание:

№ на схеме:19

Наименование:Соединитель

Каталожный номер:00U0075

Комплект:1

Примечание:

№ на схеме:20

Наименование:Клапан возвратный

Каталожный номер:12W0005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо круглого сечения

Каталожный номер:12V0487

Комплект:1

Примечание:

№ на схеме:22

Наименование:Кольцо пружинное

Каталожный номер:07V0079

Комплект:1

Примечание:

№ на схеме:23

Наименование:Клапан

Каталожный номер:78U0004

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шланги в сборе

Каталожный номер:05W0021

Комплект:1

Примечание:

№ на схеме:25

Наименование:Болт

Каталожный номер:01V0083

Комплект:2

Примечание:

№ на схеме:26

Наименование:Шайба пружинная

Каталожный номер:06V0002

Комплект:6

Примечание:

№ на схеме:27

Наименование:Соединитель

Каталожный номер:00U0137

Комплект:1

Примечание:

№ на схеме:28

Наименование:Соединитель

Каталожный номер:01U0046

Комплект:1

Примечание:

№ на схеме:29

Наименование:Соединитель

Каталожный номер:01U0045

Комплект:1

Примечание:

№ на схеме:30

Наименование:Тройник

Каталожный номер:02U0026

Комплект:2

Примечание:

№ на схеме:31

Наименование:Цилиндр

Каталожный номер:10W0004

Комплект:2

Примечание:

№ на схеме:32

Наименование:Палец

Каталожный номер:60U0007

Комплект:4

Примечание:

№ на схеме:33

Наименование:Палец

Каталожный номер:08V0036

Комплект:4

Примечание:

№ на схеме:34

Наименование:Подшипник поворотного кулака

Каталожный номер:25V0017

Комплект:4

Примечание:

№ на схеме:35

Наименование:Шланги в сборе

Каталожный номер:06W0014

Комплект:2

Примечание:

№ на схеме:36

Наименование:Хомут

Каталожный номер:21U0004

Комплект:1

Примечание:

№ на схеме:37

Наименование:Болт

Каталожный номер:00V0005

Комплект:2

Примечание:

№ на схеме:38

Наименование:Распределитель

Каталожный номер:41W0031

Комплект:1

Примечание:

№ на схеме:39

Наименование:Соединитель

Каталожный номер:00U0126

Комплект:1

Примечание:
