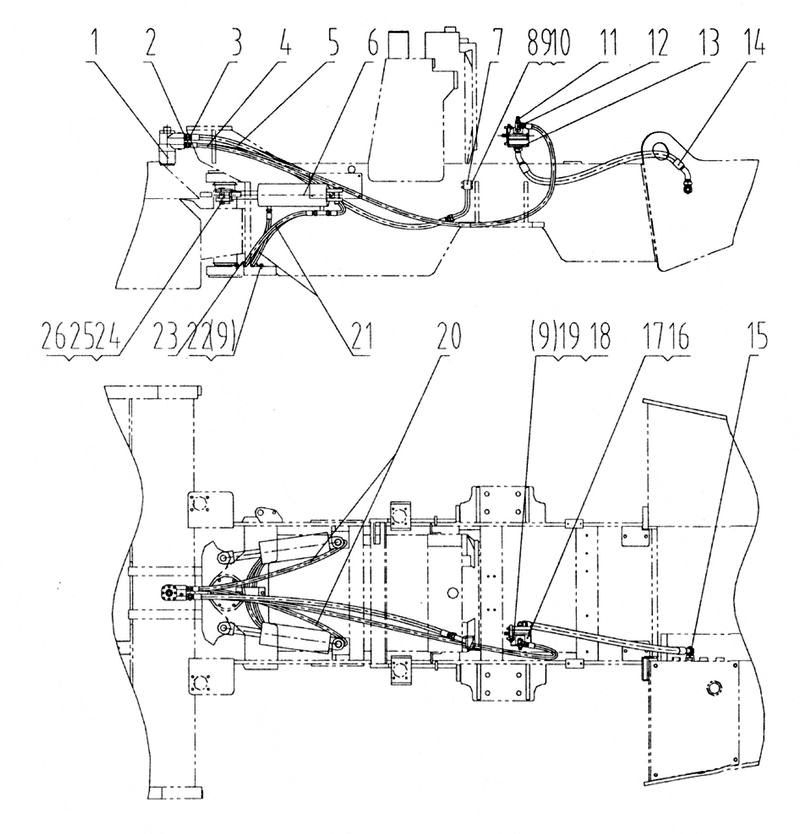

05Y0040 Система поворота

← 26Y0014 Мост задний в сборе 00Y0020 Система двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Распределитель

Каталожный номер:12W0006

Комплект:1

Примечание:

№ на схеме:2

Наименование:Соединитель

Каталожный номер:00U0077

Комплект:1

Примечание:

№ на схеме:3

Наименование:Соединитель

Каталожный номер:00U0076

Комплект:3

Примечание:

№ на схеме:4

Наименование:Шланги в сборе

Каталожный номер:06W0138

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шланги в сборе

Каталожный номер:06W0128

Комплект:1

Примечание:

№ на схеме:6

Наименование:Цилиндр

Каталожный номер:10W0004

Комплект:2

Примечание:

№ на схеме:7

Наименование:Патрубок в сборе

Каталожный номер:10X0086

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:00V0064

Комплект:4

Примечание:

№ на схеме:9

Наименование:Шайба пружинная

Каталожный номер:06V0002

Комплект:8

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения

Каталожный номер:12V0438

Комплект:1

Примечание:

№ на схеме:11

Наименование:Соединитель

Каталожный номер:30W0047

Комплект:1

Примечание:

№ на схеме:12

Наименование:Соединитель

Каталожный номер:02U0025

Комплект:1

Примечание:

№ на схеме:13

Наименование:Соединитель

Каталожный номер:30W0020

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шланги в сборе

Каталожный номер:07W0062

Комплект:1

Примечание:

№ на схеме:15

Наименование:Соединитель

Каталожный номер:01U0015

Комплект:1

Примечание:

№ на схеме:16

Наименование:Насос

Каталожный номер:11W0044

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо уплотнительное

Каталожный номер:85U0021

Комплект:1

Примечание:

№ на схеме:18

Наименование:Винт

Каталожный номер:04V0116

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:06V0001

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шланги в сборе

Каталожный номер:06W0015

Комплект:2

Примечание:

№ на схеме:21

Наименование:Шланги в сборе

Каталожный номер:06W0014

Комплект:2

Примечание:

№ на схеме:22

Наименование:Болт

Каталожный номер:00V0005

Комплект:2

Примечание:

№ на схеме:23

Наименование:Скоба

Каталожный номер:21U0004

Комплект:1

Примечание:

№ на схеме:24

Наименование:Оси

Каталожный номер:60U0007

Комплект:4

Примечание:

№ на схеме:25

Наименование:Палец

Каталожный номер:08V0036

Комплект:4

Примечание:

№ на схеме:26

Наименование:Вкладыш подшипника

Каталожный номер:25V0017

Комплект:4

Примечание:
