HYDRAULIC LOCK 12C3181000

← HYDRAULIC LOCK 12C3175000 HYDRAULIC LOCK 12C3180000 →

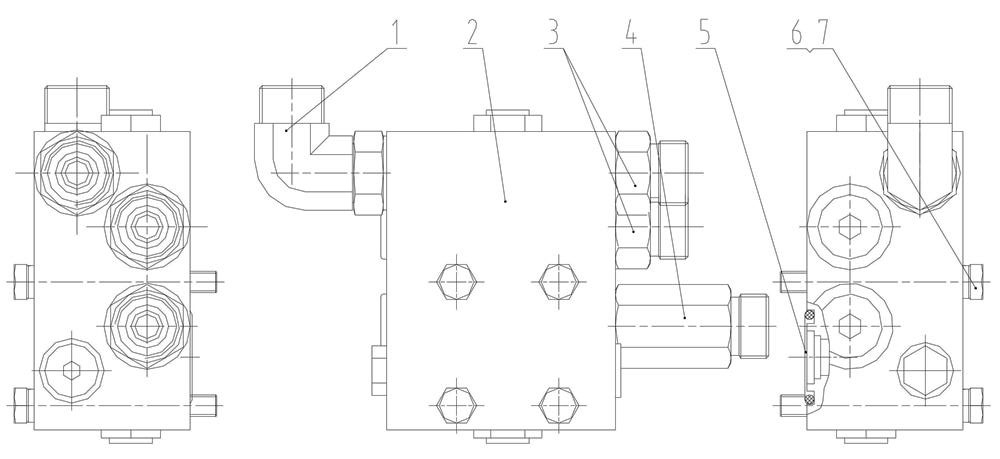

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:31C0921 (ver: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:HYDRAULIC LOCK

Каталожный номер:12C2662 (ver: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:30C0089 (ver: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:FITTING

Каталожный номер:30C1880 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0013 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0006 (ver: 000)

Комплект:4

Примечание:REPLACEABLE: GB93-87

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0198 (ver: 000)

Комплект:4

Примечание:
