HIGH PRESSURE FILTER MOUNTING 15C0143001

← PEDAL VALVE AS 45C0120000 FILTER 53C0155001 →

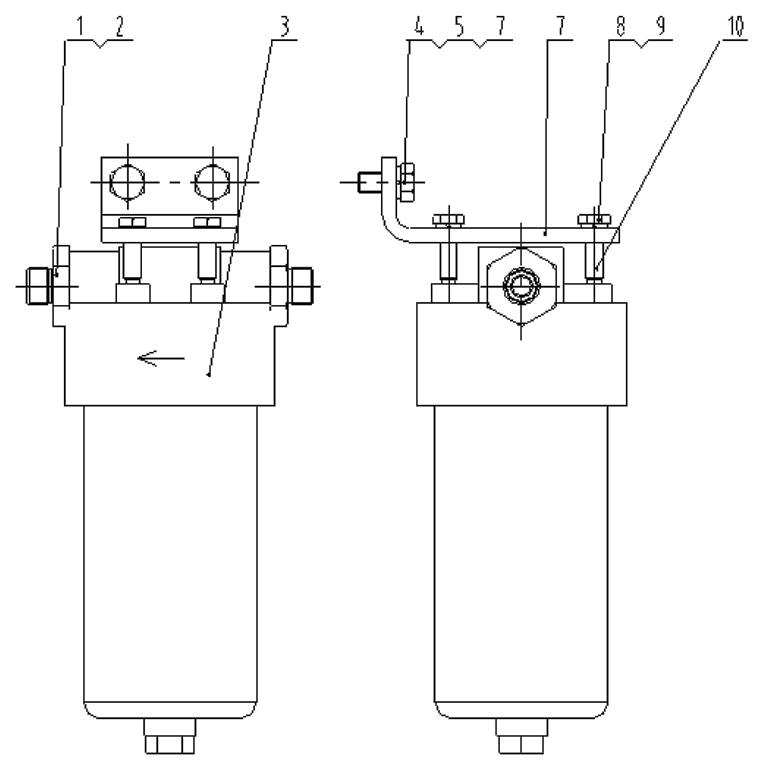

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:00A1811 (ver: 000)

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0054 (ver: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:FILTER

Каталожный номер:53C0155 (ver: 001)

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0059 (ver: 000)

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0015 (ver: 001)

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0012 (ver: 000)

Комплект:2

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:23A3212 (ver: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0018 (ver: 000)

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:4

Примечание:

№ на схеме:10

Наименование:SLEEVE

Каталожный номер:55A1219 (ver: 000)

Комплект:4

Примечание:
