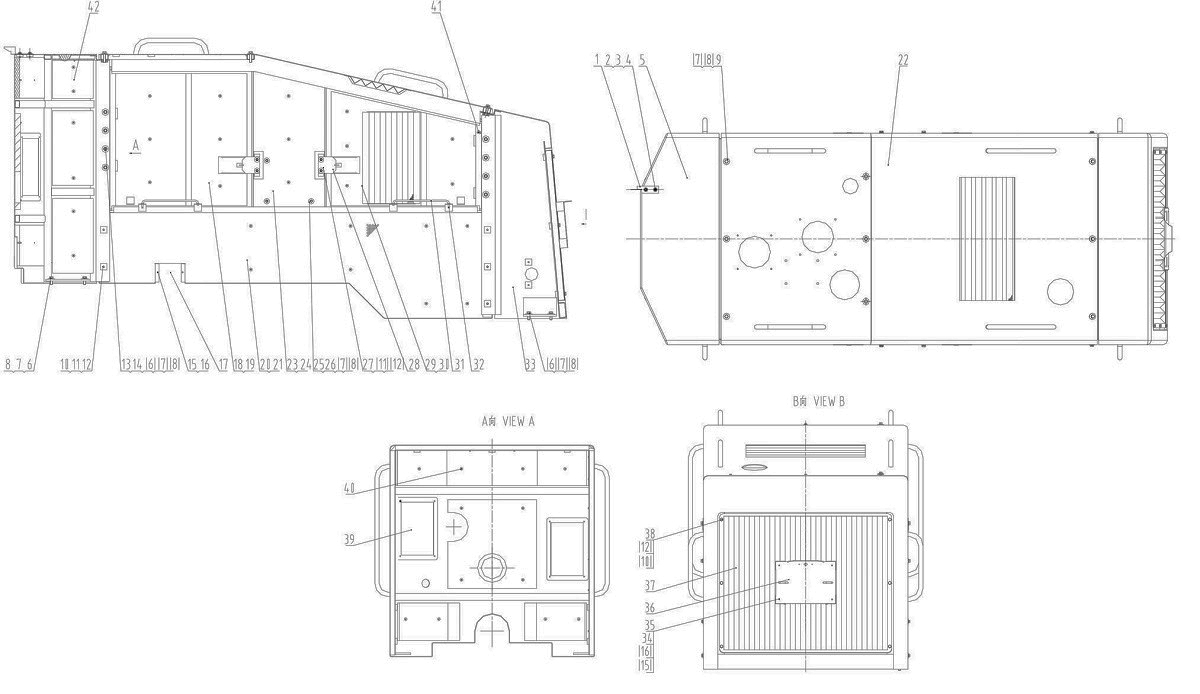

ENGINE HOOD AS 44E0359004

← AUXILIARY BOX 47C0270000 LEVELLING DEVICE AS 22C0245000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LEVELLING DEVICE AS

Каталожный номер:22C0245 (ver: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0075 (ver: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0086 (ver: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0006 (ver: 000)

Комплект:2

Примечание:

№ на схеме:5

Наименование:COVER

Каталожный номер:43D0657 (ver: 003)

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0035 (ver: 000)

Комплект:24

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0059 (ver: 000)

Комплект:41

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0008 (ver: 000)

Комплект:41

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0128 (ver: 000)

Комплект:9

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0064 (ver: 000)

Комплект:16

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0030 (ver: 000)

Комплект:18

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:24

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0003 (ver: 000)

Комплект:16

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0007 (ver: 000)

Комплект:16

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0062 (ver: 000)

Комплект:14

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0023 (ver: 000)

Комплект:14

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:10A6314 (ver: 000)

Комплект:1

Примечание:

№ на схеме:18

Наименование:DOOR-LH

Каталожный номер:42D0835 (ver: 002)

Комплект:1

Примечание:

№ на схеме:19

Наименование:DOOR-RH

Каталожный номер:42D0837 (ver: 002)

Комплект:1

Примечание:

№ на схеме:20

Наименование:SIDE COVER-LH

Каталожный номер:42D0828 (ver: 002)

Комплект:1

Примечание:

№ на схеме:21

Наименование:SIDE COVER-RH

Каталожный номер:42D0829 (ver: 002)

Комплект:1

Примечание:

№ на схеме:22

Наименование:TOP COVER

Каталожный номер:43D0660 (ver: 001)

Комплект:1

Примечание:

№ на схеме:23

Наименование:SIDE HOOD

Каталожный номер:42D0850 (ver: 002)

Комплект:1

Примечание:

№ на схеме:24

Наименование:SIDE HOOD

Каталожный номер:42D0851 (ver: 002)

Комплект:8

Примечание:

№ на схеме:25

Наименование:SCREW SLEEVE

Каталожный номер:55A4059 (ver: 001)

Комплект:8

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:01B0160 (ver: 000)

Комплект:8

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0012 (ver: 000)

Комплект:8

Примечание:

№ на схеме:28

Наименование:LOCK PLATE

Каталожный номер:11A0318 (ver: 001)

Комплект:4

Примечание:

№ на схеме:29

Наименование:DOOR-LH

Каталожный номер:42D0836 (ver: 002)

Комплект:1

Примечание:

№ на схеме:30

Наименование:DOOR-RH

Каталожный номер:42D0838 (ver: 002)

Комплект:1

Примечание:

№ на схеме:31

Наименование:LINKAGE

Каталожный номер:16D0519 (ver: 001)

Комплект:4

Примечание:

№ на схеме:32

Наименование:PIN

Каталожный номер:08B0031 (ver: 000)

Комплект:4

Примечание:

№ на схеме:33

Наименование:COVER

Каталожный номер:43D0658 (ver: 001)

Комплект:1

Примечание:

№ на схеме:34

Наименование:NUT

Каталожный номер:03B0036 (ver: 000)

Комплект:4

Примечание:

№ на схеме:35

Наименование:WASHER

Каталожный номер:06B0003 (ver: 000)

Комплект:4

Примечание:

№ на схеме:36

Наименование:MOUNTING PLATE

Каталожный номер:19A1603 (ver: 000)

Комплект:1

Примечание:

№ на схеме:37

Наименование:DOOR

Каталожный номер:43D0401 (ver: 000)

Комплект:1

Примечание:

№ на схеме:38

Наименование:WASHER

Каталожный номер:06B0001 (ver: 000)

Комплект:6

Примечание:

№ на схеме:39

Наименование:COVER

Каталожный номер:42D0858 (ver: 000)

Комплект:2

Примечание:

№ на схеме:40

Наименование:NAIL

Каталожный номер:27A0294 (ver: 001)

Комплект:94

Примечание:

№ на схеме:41

Наименование:GREASE FITTING

Каталожный номер:10B0014 (ver: 000)

Комплект:8

Примечание:

№ на схеме:42

Наименование:BAFFLE

Каталожный номер:34C2727 (ver: 000)

Комплект:1

Примечание:
