DRIVE SHAFT MOUNTING 03E0106000

DRIVE SHAFT MOUNTING 03E0106000

← DRIVE SHAFT AS 03E0079000 BASE 22C0252000 →

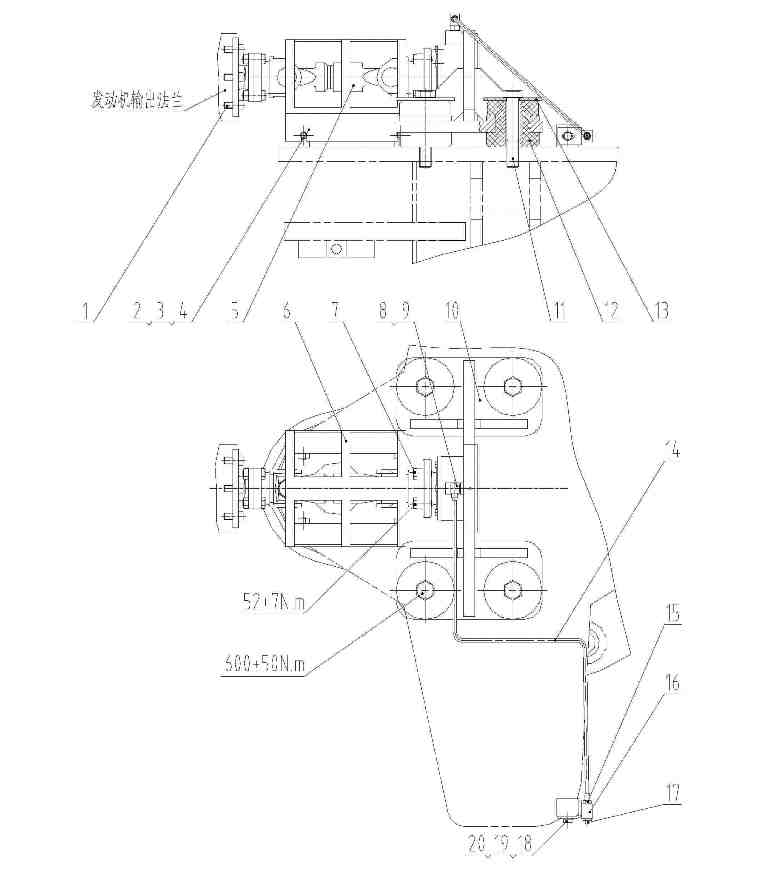

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SCREW
Каталожный номер:04B0251 (ver: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:00B0022 (ver: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0003 (ver: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0037 (ver: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:DRIVE
Каталожный номер:41C0286 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:COVER
Каталожный номер:20A3042 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0012 (ver: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:NUT
Каталожный номер:03B0035 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CONNECTOR
Каталожный номер:01A0231 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BRACKET AS
Каталожный номер:22C0883 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0221 (ver: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SHOCK ABSORBER
Каталожный номер:40C0216 (ver: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:11A1137 (ver: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FILLER TUBE
Каталожный номер:01C0518 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CONNECTOR
Каталожный номер:00A0032 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BRACKET
Каталожный номер:00D3299 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:GREASE FITTING
Каталожный номер:10B0014 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:00B0085 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:WASHER
Каталожный номер:06B0006 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:06B0005 (ver: 000)
Комплект:1
Примечание:
