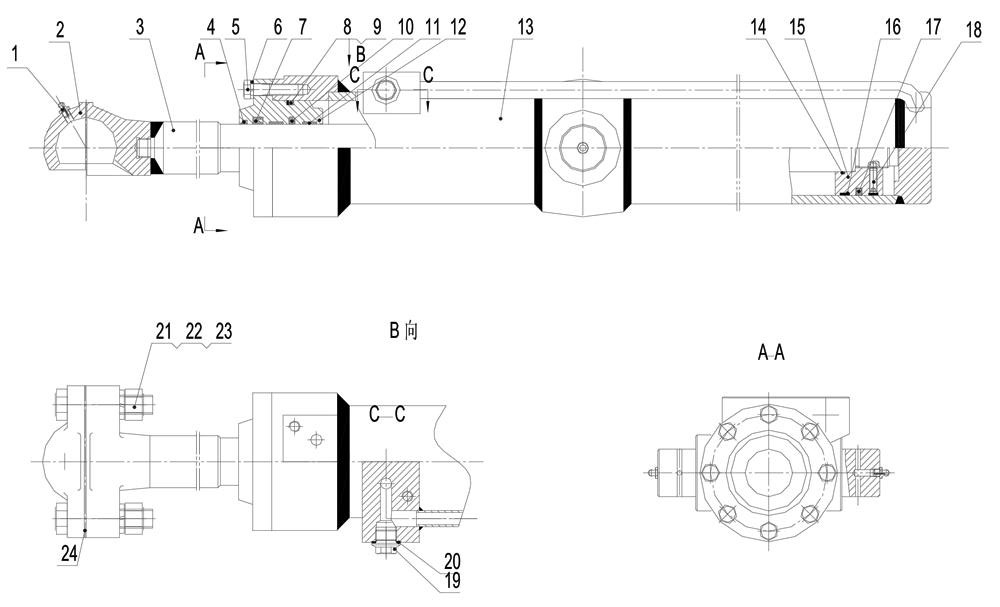

BLADE SWING CYLINDER 10C0155000

← FRONT TILTING CYLINDER 10C1872000 BLADE SWING CYLINDER 10C1679000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP105958 (ver: 000)

Комплект:1

Примечание:

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP102977 (ver: 000)

Комплект:1

Примечание:

№ на схеме:1

Наименование:GREASE FITTING M8X1

Каталожный номер:GB1152-74 (ver: 000)

Комплект:3

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:PY200-CS (CB) -01 (ver: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:PISTON ROD

Каталожный номер:PY200-CS (CB) -02 (ver: 000)

Комплект:1

Примечание:

№ на схеме:4

Наименование:DUST RING

Каталожный номер:UWR196228 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT M12Х1.5Х50

Каталожный номер:CB21-76 (ver: 000)

Комплект:8

Примечание:

№ на схеме:6

Наименование:WASHER 12

Каталожный номер:GB93-76 (ver: 000)

Комплект:8

Примечание:

№ на схеме:7

Наименование:U-RING 50X65X10

Каталожный номер:EU5065/1 (ver: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING 100X5.7

Каталожный номер:GB1235-76 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING 100Х91Х2

Каталожный номер:GB1235-76 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEAL d50

Каталожный номер:ZYs(50X6) (ver: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:SUPPORT RING d50X15X2.5

Каталожный номер:LPY180-G4-03 (ver: 000)

Комплект:2

Примечание:

№ на схеме:12

Наименование:GUIDE SLEEVE

Каталожный номер:PY180-G4-02A (ver: 000)

Комплект:1

Примечание:

№ на схеме:13

Наименование:CYLINDER BODY

Каталожный номер:PY200-CS (CB) -03 (ver: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING 55X3.1

Каталожный номер:GB1235-76 (ver: 000)

Комплект:1

Примечание:

№ на схеме:15

Наименование:PISTON

Каталожный номер:PY180-G4, G5, G6 (ver: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:SUPPORT RING D100X10X2.5

Каталожный номер:LPY180-G4-04 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL D100

Каталожный номер:ZYg (100X6) (ver: 000)

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW M8Х30

Каталожный номер:GB79-76 (ver: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUG M22X1.5

Каталожный номер:JB1000-77 (ver: 000)

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL RING 22

Каталожный номер:JB982-77 (ver: 000)

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT M20Х90

Каталожный номер:GB21-76 (ver: 000)

Комплект:2

Примечание:

№ на схеме:22

Наименование:NUT M20

Каталожный номер:GB52-76 (ver: 000)

Комплект:2

Примечание:

№ на схеме:23

Наименование:WASHER 20

Каталожный номер:GB93-76 (ver: 000)

Комплект:2

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:PY200-CS (CB) -04 (ver: 000)

Комплект:2

Примечание:
