BLADE AS 32E0336002

BLADE AS 32E0336002

← EQUIPMENT-SKEL 43C2119004 BLADE 32E1119002 →

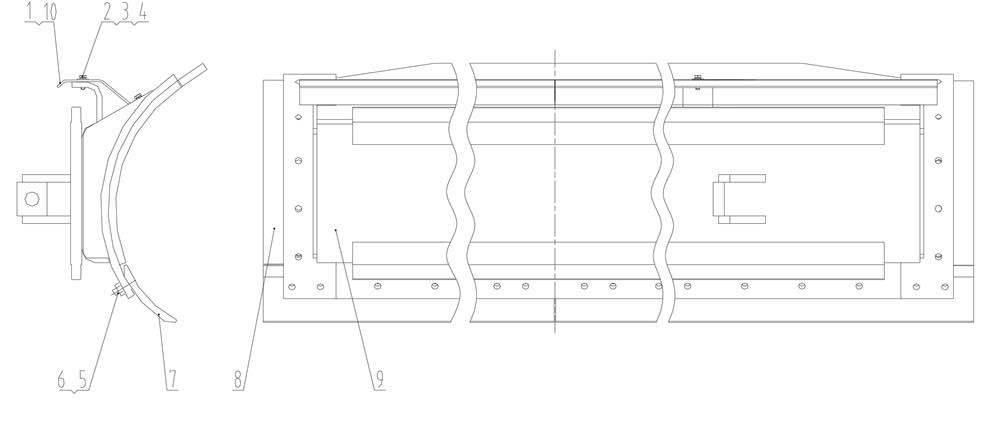

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:COVER
Каталожный номер:21A9281 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:00B0019 (ver: 000)
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0002 (ver: 000)
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0030 (ver: 000)
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:02B0108 (ver: 000)
Комплект:42
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:03B0095 (ver: 000)
Комплект:42
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BLADE
Каталожный номер:23A4318 (ver: 001)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BLADE
Каталожный номер:23A4319 (ver: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BLADE
Каталожный номер:22D0398 (ver: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:COVER
Каталожный номер:21A9282 (ver: 000)
Комплект:1
Примечание:
