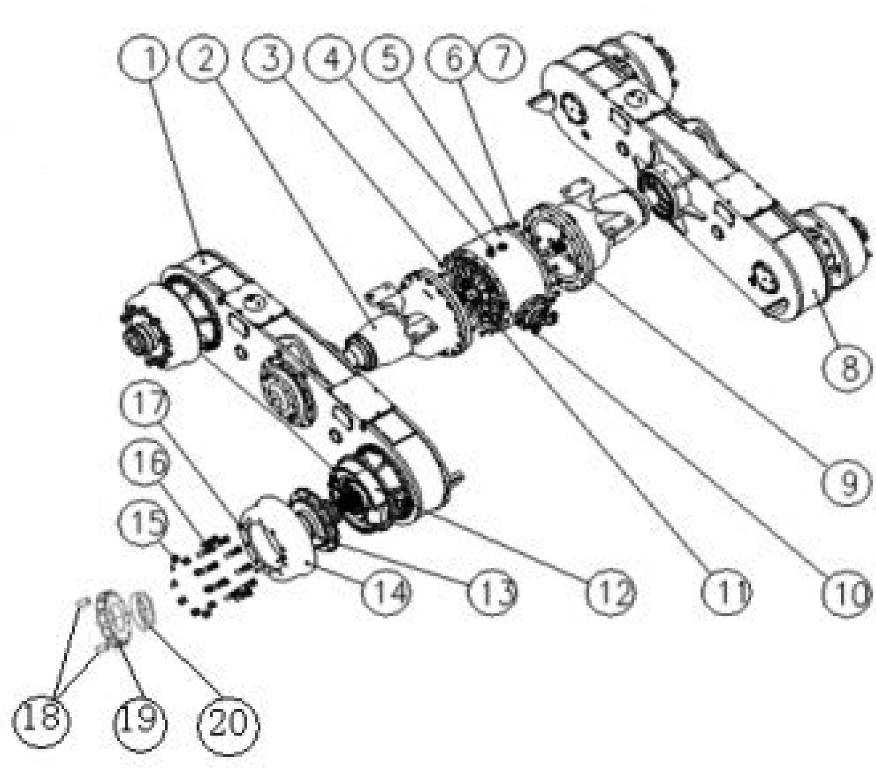

REAR AXLE 41C0479000

← REAR AXLE AS （STANDARD） 01E0116004 BRAKE AS 58000021 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TANDEM AS-RH

Каталожный номер:85607400 (ver: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:RIGHT BALANCE-BOX ASSEMBLY

Каталожный номер:83513200 (ver: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:50011031 (ver: 000)

Комплект:16

Примечание:

№ на схеме:4

Наименование:AIR LPUG

Каталожный номер:80513007 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:GARRIER ASSEMBLY

Каталожный номер:82607600 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:50011032 (ver: 000)

Комплект:16

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:52020006 (ver: 000)

Комплект:32

Примечание:

№ на схеме:8

Наименование:TANDEM AS-LH

Каталожный номер:85607300 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHAFT

Каталожный номер:80 513 003 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:51 240 010 (ver: 000)

Комплект:4

Примечание:

№ на схеме:11

Наименование:SHAFT

Каталожный номер:80 513 004 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRAKE ASSEMBLY

Каталожный номер:58 000 021 (ver: 000)

Комплект:4

Примечание:

№ на схеме:13

Наименование:HUB

Каталожный номер:80 513 005 (ver: 000)

Комплект:4

Примечание:

№ на схеме:14

Наименование:BRAKE DRUM

Каталожный номер:80 513 002 (ver: 000)

Комплект:4

Примечание:

№ на схеме:15

Наименование:RIM NUT

Каталожный номер:80 513 001 (ver: 000)

Комплект:40

Примечание:

№ на схеме:16

Наименование:RIM BOLT

Каталожный номер:80 513 006 (ver: 000)

Комплект:40

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:50 140 003 (ver: 000)

Комплект:12

Примечание:

№ на схеме:18

Наименование:SLEEVE

Каталожный номер:85 513 041 (ver: 000)

Комплект:4

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:85 513 040 (ver: 000)

Комплект:4

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:83 319 015 (ver: 000)

Комплект:8

Примечание:
