LINE GP 01C0263000

← LINE 01C0229001 LINE 01C0265000 →

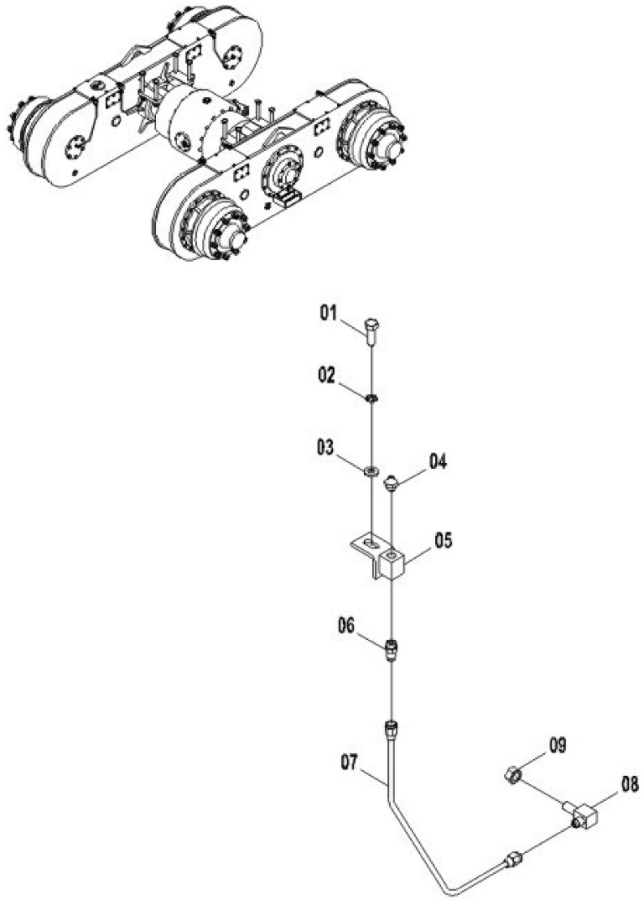

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:BOLT

Каталожный номер:00B0085 (ver: 000)

Комплект:1

Примечание:

№ на схеме:02

Наименование:SPRING WASHER

Каталожный номер:06B0006 (ver: 000)

Комплект:1

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0005 (ver: 000)

Комплект:1

Примечание:

№ на схеме:04

Наименование:GREASE FITTING 45°M10X1

Каталожный номер:10B0051 (ver: 000)

Комплект:1

Примечание:

№ на схеме:05

Наименование:BRACKET

Каталожный номер:00D3299 (ver: 000)

Комплект:1

Примечание:

№ на схеме:06

Наименование:CONNECTOR

Каталожный номер:00A0032 (ver: 000)

Комплект:1

Примечание:

№ на схеме:07

Наименование:LINE

Каталожный номер:01C0265 (ver: 000)

Комплект:1

Примечание:

№ на схеме:08

Наименование:ELBOW CONNECTOR

Каталожный номер:01A0231 (ver: 000)

Комплект:1

Примечание:

№ на схеме:09

Наименование:NUT

Каталожный номер:03B0035 (ver: 000)

Комплект:1

Примечание:
