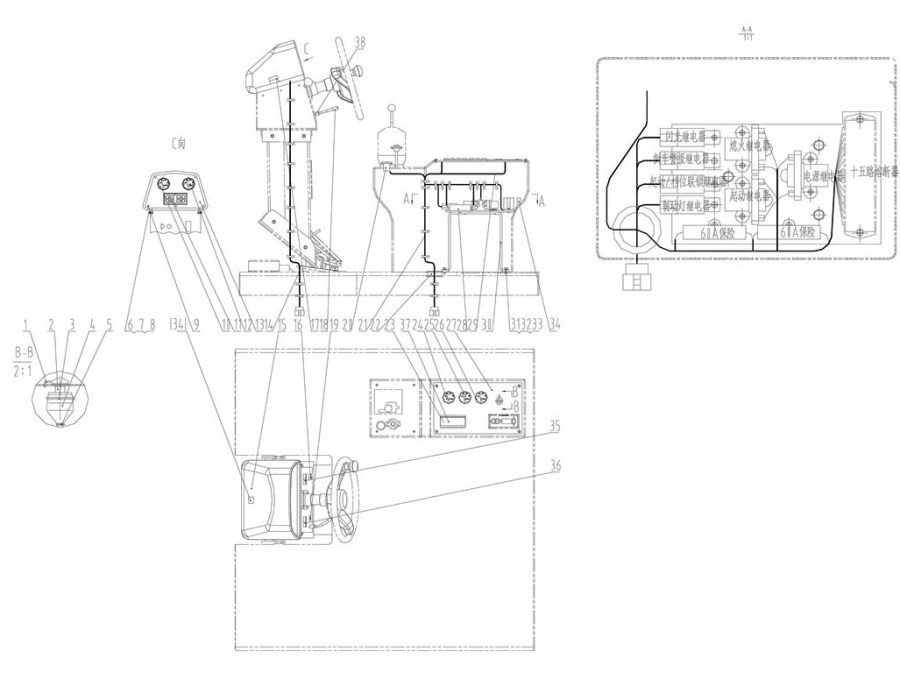

CAB WIRING 46C0872006

← COMPRESSOR BRACKET AS 46C1231001 WORK LIGHT WIRING 46C0874002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOOT

Каталожный номер:84A0320 (ver: 001)

Комплект:1

Примечание:

№ на схеме:2

Наименование:START SWITCH

Каталожный номер:34B0118 (ver: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:CABLE TIE

Каталожный номер:37B0010 (ver: 000)

Комплект:30

Примечание:

№ на схеме:4

Наименование:BOOT

Каталожный номер:83A0192 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:NYLON STRAP

Каталожный номер:37B0004 (ver: 001)

Комплект:50

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0023 (ver: 000)

Комплект:6

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0062 (ver: 000)

Комплект:6

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0003 (ver: 000)

Комплект:6

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:04B0293 (ver: 000)

Комплект:5

Примечание:

№ на схеме:10

Наименование:COOLANT TEMP GAUGE

Каталожный номер:35B0096 (ver: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:WARNING INDICATOR

Каталожный номер:46C2577 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:OIL TEMP GAUGE

Каталожный номер:35B0097 (ver: 000)

Комплект:1

Примечание:

№ на схеме:13

Наименование:INSTRUMENT PANEL

Каталожный номер:10A2193 (ver: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:HARNESS

Каталожный номер:08C2250 (ver: 000)

Комплект:1

Примечание:

№ на схеме:15

Наименование:INSTRUMENT PANEL

Каталожный номер:86A0313 (ver: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:WORK LIGHT SWITCH

Каталожный номер:34B0233 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:BUZZER

Каталожный номер:37B0207 (ver: 000)

Комплект:1

Примечание:

№ на схеме:18

Наименование:COMBINATION SWITCH

Каталожный номер:34B0077 (ver: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:LIGHTER

Каталожный номер:37B0061 (ver: 001)

Комплект:1

Примечание:

№ на схеме:20

Наименование:BRAKE SOLENOID

Каталожный номер:34B0032 (ver: 000)

Комплект:1

Примечание:

№ на схеме:21

Наименование:HARNESS

Каталожный номер:08C0827 (ver: 001)

Комплект:1

Примечание:

№ на схеме:22

Наименование:GROMMET

Каталожный номер:83A0131 (ver: 000)

Комплект:1

Примечание:

№ на схеме:23

Наименование:SWITCH AS

Каталожный номер:34B0230 (ver: 000)

Комплект:1

Примечание:

№ на схеме:24

Наименование:FUEL LEVEL GAUGE

Каталожный номер:35B0098 (ver: 000)

Комплект:1

Примечание:

№ на схеме:25

Наименование:VOLTMETER

Каталожный номер:35B0099 (ver: 000)

Комплект:1

Примечание:

№ на схеме:26

Наименование:TIMER

Каталожный номер:35B0038 (ver: 000)

Комплект:1

Примечание:

№ на схеме:27

Наименование:MOUNTING PLATE

Каталожный номер:36D0300 (ver: 000)

Комплект:1

Примечание:

№ на схеме:28

Наименование:RELAY AS

Каталожный номер:46C0873 (ver: 000)

Комплект:1

Примечание:

№ на схеме:29

Наименование:HARNESS

Каталожный номер:08C0828 (ver: 000)

Комплект:1

Примечание:

№ на схеме:30

Наименование:SUPPORT

Каталожный номер:22A0314 (ver: 000)

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:00B0085 (ver: 000)

Комплект:3

Примечание:

№ на схеме:32

Наименование:WASHER

Каталожный номер:06B0006 (ver: 000)

Комплект:3

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:06B0005 (ver: 000)

Комплект:3

Примечание:

№ на схеме:34

Наименование:DIODE GP

Каталожный номер:38B0017 (ver: 000)

Комплект:2

Примечание:

№ на схеме:35

Наименование:LIGHT SWITCH

Каталожный номер:34B0232 (ver: 000)

Комплект:1

Примечание:

№ на схеме:36

Наименование:SWITCH AS

Каталожный номер:34B0231 (ver: 000)

Комплект:1

Примечание:

№ на схеме:37

Наименование:SWITCH AS

Каталожный номер:34B0309 (ver: 000)

Комплект:1

Примечание:

№ на схеме:38

Наименование:SCREW

Каталожный номер:04B0292 (ver: 000)

Комплект:2

Примечание:

№ на схеме:39

Наименование:MOUNTING PLATE

Каталожный номер:10A4912 (ver: 000)

Комплект:1

Примечание:
