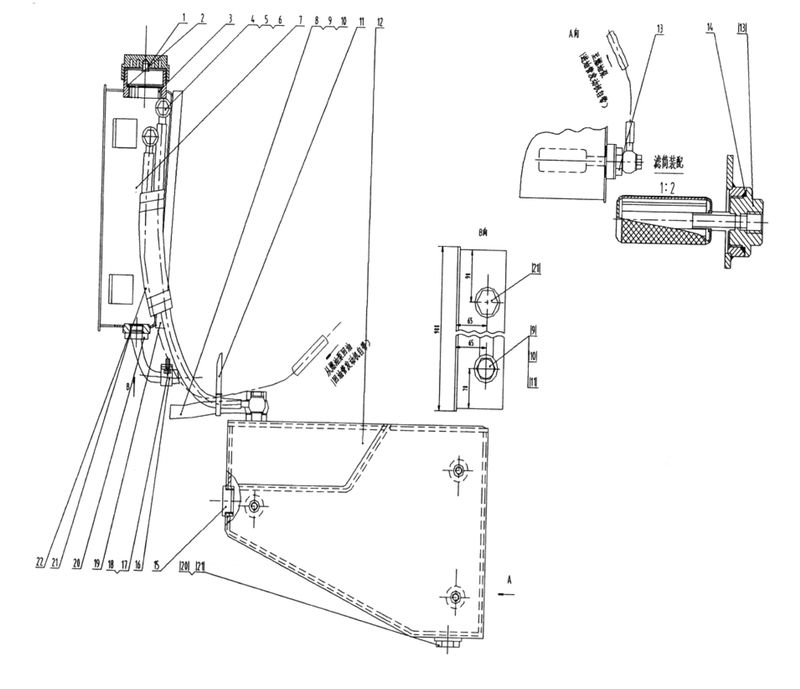

21С0149 Топливный бак

← 20С0298 Система охлаждения 23С0085 Система акселератора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Фильтр воздушный в сборе

Каталожный номер:13C0002

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба 75

Каталожный номер:07B0067

Комплект:1

Примечание:

№ на схеме:3

Наименование:Фильтр

Каталожный номер:12D0005

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шланг топливный

Каталожный номер:06C2054

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:04B0002

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба 14

Каталожный номер:06B0117

Комплект:8

Примечание:

№ на схеме:7

Наименование:Бак топливный

Каталожный номер:04D0345

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шланг топливный

Каталожный номер:06C2055

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:03A0158

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба 24

Каталожный номер:06B0189

Комплект:4

Примечание:

№ на схеме:11

Наименование:Лента изоляционная

Каталожный номер:37B0004

Комплект:2

Примечание:

№ на схеме:12

Наименование:Бак топливный

Каталожный номер:04D0378

Комплект:1

Примечание:

№ на схеме:13

Наименование:Фильтр

Каталожный номер:05D0033

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо круглого сечения 48x3,5

Каталожный номер:12B0239

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шкала

Каталожный номер:21C0081

Комплект:1

Примечание:

№ на схеме:16

Наименование:Хомут

Каталожный номер:09K0002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт М10х20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:1

Примечание:

№ на схеме:19

Наименование:85A0630

Каталожный номер:85A0630

Комплект:1

Примечание:

№ на схеме:20

Наименование:Пробка

Каталожный номер:05A0008

Комплект:2

Примечание:
