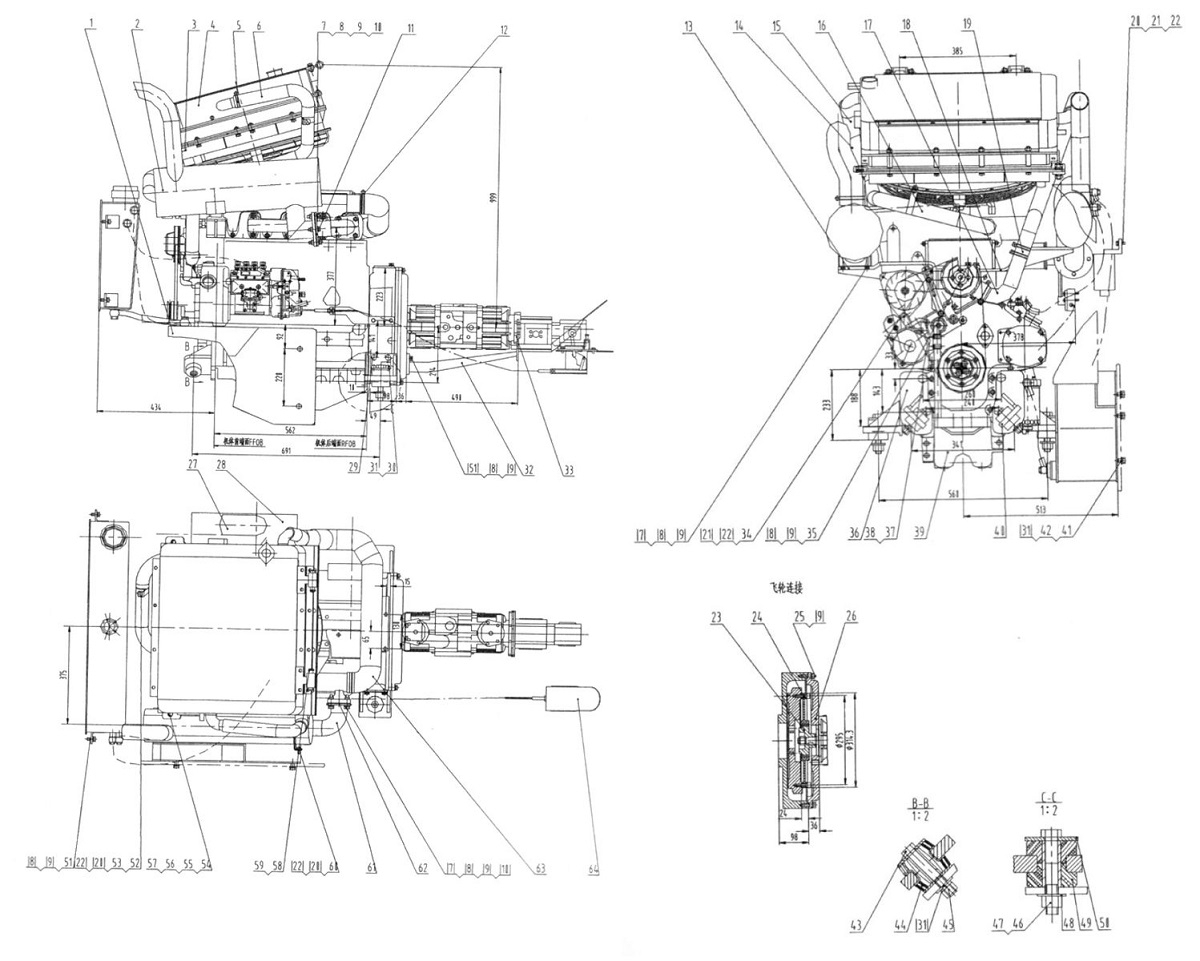

00E0247 Система двигателя

← 41Е0109 Кабина 20С0298 Система охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бак топливный

Каталожный номер:21C0149

Комплект:1

Примечание:

№ на схеме:2

Наименование:Глушитель

Каталожный номер:40C0374

Комплект:1

Примечание:

№ на схеме:3

Наименование:Амортизатор

Каталожный номер:40C0118

Комплект:2

Примечание:

№ на схеме:4

Наименование:Система охлаждения

Каталожный номер:20C0298

Комплект:1

Примечание:

№ на схеме:5

Наименование:Хомут 50

Каталожный номер:15B0005

Комплект:10

Примечание:

№ на схеме:6

Наименование:Шланг

Каталожный номер:83A0408

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М10х40-8.8-Zn.D

Каталожный номер:00B0029

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:34

Примечание:

№ на схеме:9

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:22

Примечание:

№ на схеме:10

Наименование:Гайка М10-8-Zn.D

Каталожный номер:03B0053

Комплект:14

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:10A0983

Комплект:1

Примечание:

№ на схеме:12

Наименование:Хомут 90

Каталожный номер:15B0062

Комплект:3

Примечание:

№ на схеме:13

Наименование:Кронштейн воздушного фильтра

Каталожный номер:00D1626

Комплект:1

Примечание:

№ на схеме:14

Наименование:Трубка

Каталожный номер:00A0814

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шланг

Каталожный номер:83A0410

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шланг

Каталожный номер:83A0411

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шланг

Каталожный номер:83A0409

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кронштейн глушителя

Каталожный номер:00D1629

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шланг

Каталожный номер:10D0882

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт М8х25-8.8-Zn.D

Каталожный номер:00B0085

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:22

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:23

Наименование:Деталь соединительная

Каталожный номер:40C0114

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт М10х30-10.9-Zn.D

Каталожный номер:04B0186

Комплект:8

Примечание:

№ на схеме:25

Наименование:Болт М10х30-10.9-Zn.D

Каталожный номер:00B0331

Комплект:12

Примечание:

№ на схеме:26

Наименование:Крышка

Каталожный номер:52A0152

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шланг

Каталожный номер:83A0413

Комплект:1

Примечание:

№ на схеме:28

Наименование:Фильтр воздушный

Каталожный номер:40C0375

Комплект:1

Примечание:

№ на схеме:29

Наименование:Основание

Каталожный номер:02D0644

Комплект:2

Примечание:

№ на схеме:30

Наименование:Болт М12х25-8.8-Zn.D

Каталожный номер:00B0011

Комплект:8

Примечание:

№ на схеме:31

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:13

Примечание:

№ на схеме:32

Наименование:Кронштейн насоса

Каталожный номер:00L0042

Комплект:1

Примечание:

№ на схеме:33

Наименование:Шайба

Каталожный номер:28C0048

Комплект:1

Примечание:

№ на схеме:34

Наименование:Болт М8х30-8.8-Zn.D

Каталожный номер:00B0020

Комплект:3

Примечание:

№ на схеме:35

Наименование:Болт М10х35-8.8-Zn.D

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:36

Наименование:Основание

Каталожный номер:00D0774

Комплект:1

Примечание:

№ на схеме:37

Наименование:Болт М18х55-10.9-Zn.D

Каталожный номер:00B0159

Комплект:4

Примечание:

№ на схеме:38

Наименование:Шайба 18

Каталожный номер:06B0014

Комплект:4

Примечание:

№ на схеме:39

Наименование:Двигатель

Каталожный номер:40C0378

Комплект:1

Примечание:

№ на схеме:40

Наименование:Основание

Каталожный номер:00D0773

Комплект:1

Примечание:

№ на схеме:41

Наименование:Болт М12х35-8.8-Zn.D

Каталожный номер:00B0035

Комплект:3

Примечание:

№ на схеме:42

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:3

Примечание:

№ на схеме:43

Наименование:Болт М12х90-10.9-Zn.D

Каталожный номер:01B0166

Комплект:2

Примечание:

№ на схеме:44

Наименование:Амортизатор

Каталожный номер:17B0101

Комплект:2

Примечание:

№ на схеме:45

Наименование:Гайка М12-8-Zn.D

Каталожный номер:03B0003

Комплект:2

Примечание:

№ на схеме:46

Наименование:Болт М16х100-10.9-Zn.D

Каталожный номер:00B0212

Комплект:1

Примечание:

№ на схеме:47

Наименование:Гайка Ml6-10-Zn.D

Каталожный номер:03B0292

Комплект:2

Примечание:

№ на схеме:48

Наименование:Шайба 16

Каталожный номер:06B0221

Комплект:2

Примечание:

№ на схеме:49

Наименование:Амортизатор

Каталожный номер:17B0102

Комплект:2

Примечание:

№ на схеме:50

Наименование:Шайба

Каталожный номер:11A0735

Комплект:2

Примечание:

№ на схеме:51

Наименование:Болт Ml0x25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:14

Примечание:

№ на схеме:52

Наименование:Хомут l

Каталожный номер:20A4027

Комплект:1

Примечание:

№ на схеме:53

Наименование:Гайка M8-8-Zn.D

Каталожный номер:03B0021

Комплект:1

Примечание:

№ на схеме:54

Наименование:Болт Ml4x55-10.9-Zn.D

Каталожный номер:00B0275

Комплект:2

Примечание:

№ на схеме:55

Наименование:Шайба 14

Каталожный номер:06B0013

Комплект:2

Примечание:

№ на схеме:56

Наименование:Шайба 14-140HV-Zn.D

Каталожный номер:06B0009

Комплект:2

Примечание:

№ на схеме:57

Наименование:Гайка Ml4-10-Zn.D

Каталожный номер:03B0291

Комплект:2

Примечание:

№ на схеме:60

Наименование:Палец B16x80

Каталожный номер:08B0105

Комплект:2

Примечание:

№ на схеме:61

Наименование:Палец 4x30-Zn.D

Каталожный номер:08B0021

Комплект:2

Примечание:

№ на схеме:62

Наименование:Хомут 2

Каталожный номер:20A4028

Комплект:1

Примечание:

№ на схеме:63

Наименование:Шланг

Каталожный номер:10D1704

Комплект:1

Примечание:

№ на схеме:64

Наименование:Шайба

Каталожный номер:10A0984

Комплект:1

Примечание:

№ на схеме:65

Наименование:Шланг

Каталожный номер:83A0232

Комплект:1

Примечание:

№ на схеме:66

Наименование:Система акселератора

Каталожный номер:23C0035

Комплект:1

Примечание:
