46С1286 Реле (двигатель Weichai D226В-4)

← 46С1274 Электропроводка задней крышки 46С1286 Реле (двигатель Cummins B3.3) →

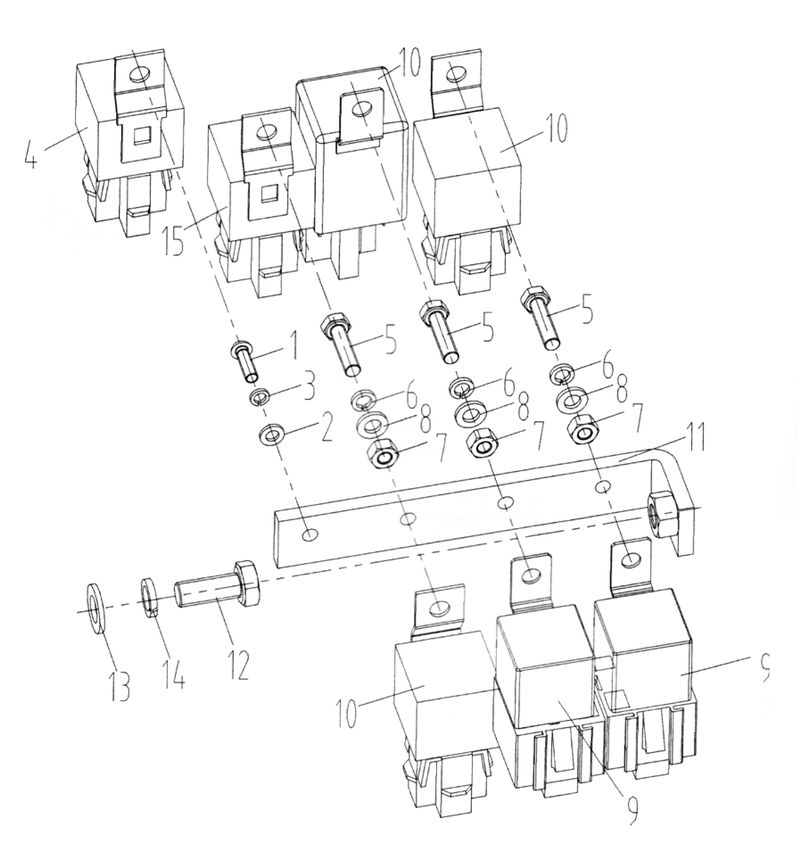

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Винт M4x12-4.8-Zn.D

Каталожный номер:04B0198

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба 4-140HV-Zn.D

Каталожный номер:06B0097

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 4

Каталожный номер:06B0022

Комплект:1

Примечание:

№ на схеме:4

Наименование:Реле сигнала поворота

Каталожный номер:31B0091

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт M5x20-8.8-Zn.D

Каталожный номер:00B0335

Комплект:3

Примечание:

№ на схеме:6

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:3

Примечание:

№ на схеме:7

Наименование:Гайка M5-8-Zn.D

Каталожный номер:03B0032

Комплект:3

Примечание:

№ на схеме:8

Наименование:Шайба 5-140HV-Zn.D

Каталожный номер:06B0066

Комплект:3

Примечание:

№ на схеме:9

Наименование:Реле

Каталожный номер:31J0005

Комплект:2

Примечание:

№ на схеме:10

Наименование:Реле преобразователя

Каталожный номер:31J0009

Комплект:3

Примечание:

№ на схеме:11

Наименование:Пластина

Каталожный номер:00D1651

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт M8x20-8.8-Zn.D

Каталожный номер:00B0075

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 8-140HV-Zn.D (черная)

Каталожный номер:06B0218

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:15

Наименование:Реле времени

Каталожный номер:31J0004

Комплект:1

Примечание:
