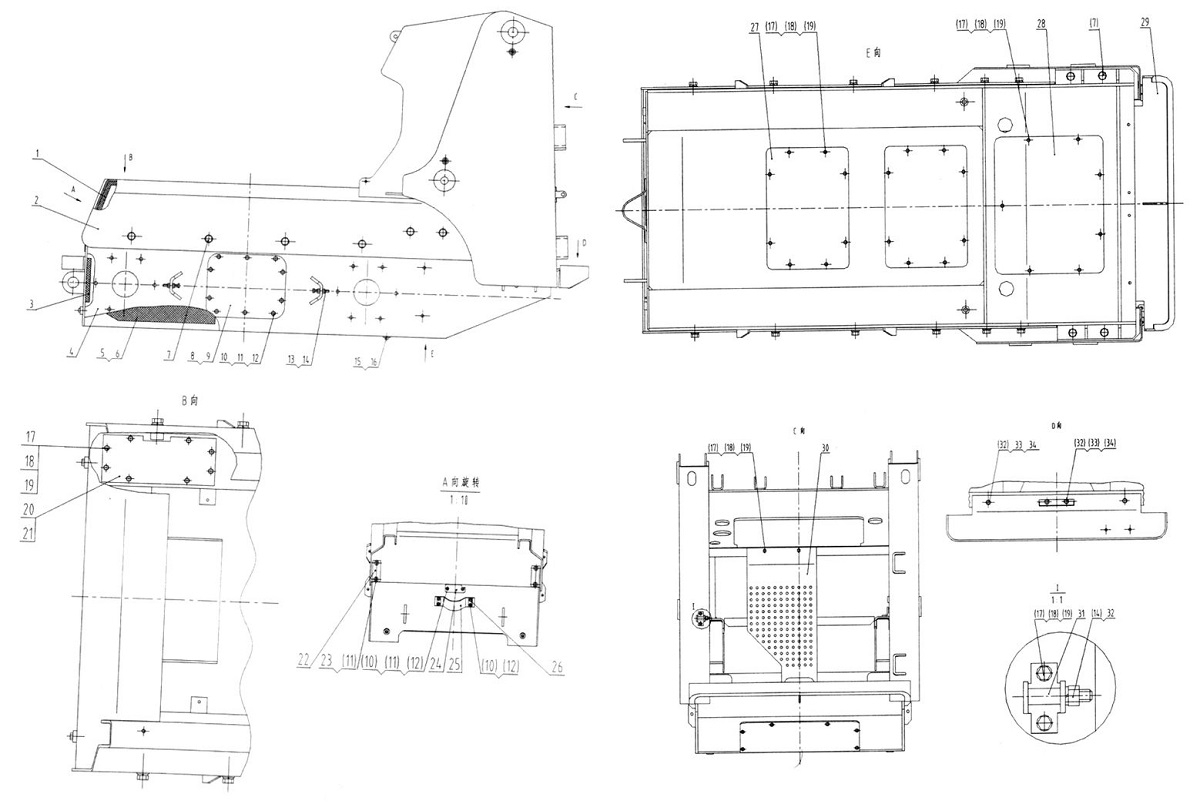

30M0009 Рама

← 32E0230 Оборудование рабочее 43C0235 Сцепка для быстрой смены рабочего оборудования →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Материал изоляционный

Каталожный номер:85H0067

Комплект:1

Примечание:

№ на схеме:2

Наименование:Часть рамы верхняя

Каталожный номер:30L0013

Комплект:1

Примечание:

№ на схеме:3

Наименование:Материал изоляционный

Каталожный номер:85H0068

Комплект:1

Примечание:

№ на схеме:4

Наименование:Часть рамы нижняя

Каталожный номер:30L0012

Комплект:1

Примечание:

№ на схеме:5

Наименование:Материал изоляционный

Каталожный номер:85H0069

Комплект:1

Примечание:

№ на схеме:6

Наименование:Материал изоляционный

Каталожный номер:85A0639

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М20x40

Каталожный номер:00B0401

Комплект:16

Примечание:

№ на схеме:8

Наименование:Крышка корпуса привода

Каталожный номер:12H0089

Комплект:2

Примечание:

№ на схеме:9

Наименование:Прокладка

Каталожный номер:82H0014

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:16

Примечание:

№ на схеме:11

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:16

Примечание:

№ на схеме:12

Наименование:Болт М10х20-8.8- Zn.D

Каталожный номер:00B0005

Комплект:16

Примечание:

№ на схеме:13

Наименование:Болт М12х70-8.8- Zn.D

Каталожный номер:00B0350

Комплект:4

Примечание:

№ на схеме:14

Наименование:Гайка М12-8- Zn.D

Каталожный номер:03B0003

Комплект:9

Примечание:

№ на схеме:15

Наименование:Болт

Каталожный номер:05A0022

Комплект:4

Примечание:

№ на схеме:16

Наименование:Кольцо круглого сечения 16x2.4

Каталожный номер:12B0351

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:59

Примечание:

№ на схеме:18

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:59

Примечание:

№ на схеме:19

Наименование:Болт М8х20-8.8- Zn.D

Каталожный номер:00B0075

Комплект:59

Примечание:

№ на схеме:20

Наименование:Крышка

Каталожный номер:12A0538

Комплект:4

Примечание:

№ на схеме:21

Наименование:Прокладка

Каталожный номер:82A0213

Комплект:4

Примечание:

№ на схеме:22

Наименование:Блок

Каталожный номер:34C0505

Комплект:2

Примечание:

№ на схеме:23

Наименование:Болт М10х25-8.8- Zn.D

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:24

Наименование:Крышка

Каталожный номер:10A2034

Комплект:1

Примечание:

№ на схеме:25

Наименование:Педаль

Каталожный номер:82A0408

Комплект:1

Примечание:

№ на схеме:26

Наименование:Пластина

Каталожный номер:10A2035

Комплект:2

Примечание:

№ на схеме:27

Наименование:Крышка нижняя

Каталожный номер:12A0535

Комплект:2

Примечание:

№ на схеме:28

Наименование:Крышка

Каталожный номер:22A1195

Комплект:1

Примечание:

№ на схеме:29

Наименование:Дверца

Каталожный номер:02L0067

Комплект:1

Примечание:

№ на схеме:30

Наименование:Щиток

Каталожный номер:20H0357

Комплект:1

Примечание:

№ на схеме:31

Наименование:Пластина стопорная

Каталожный номер:66A0034

Комплект:1

Примечание:

№ на схеме:32

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:5

Примечание:

№ на схеме:33

Наименование:Болт М12х25-8.8- Zn.D

Каталожный номер:00B0011

Комплект:4

Примечание:

№ на схеме:34

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:4

Примечание:
