00С0467 Гидропровод гидроцилиндра опрокидывания

00С0467 Гидропровод гидроцилиндра опрокидывания

← 11Е0222 Гидравлическая система 10C0251 Гидроцилиндр опрокидывания →

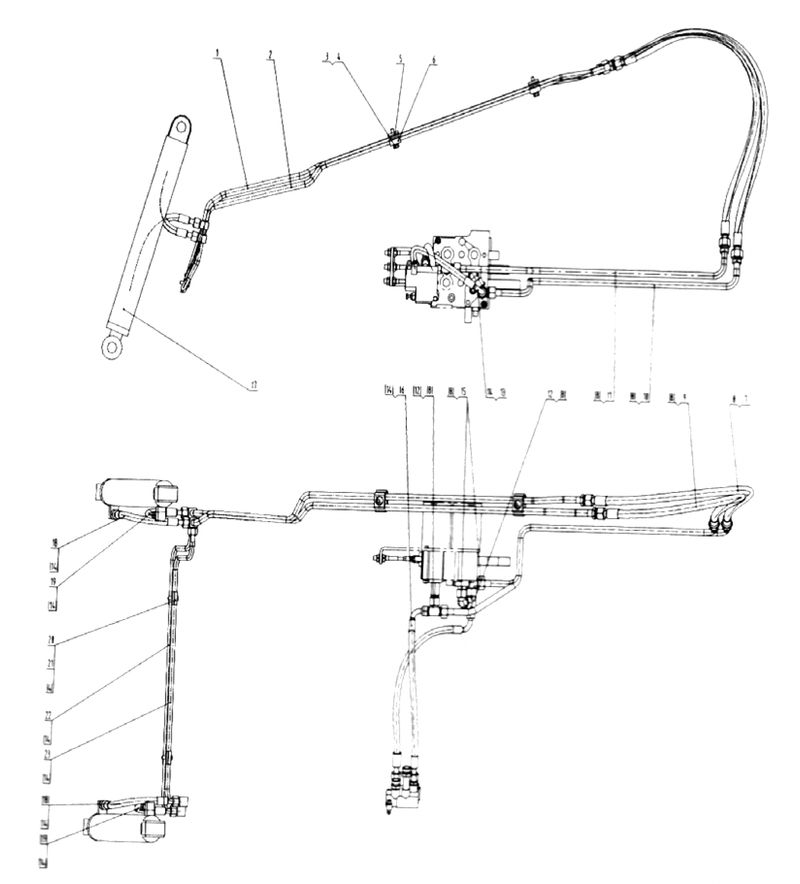

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Трубка
Каталожный номер:10D1706
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Трубка
Каталожный номер:10D1705
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт M10x50-8.8-Zn.D
Каталожный номер:00B0004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 10
Каталожный номер:06B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба
Каталожный номер:14A3232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Хомут
Каталожный номер:27A0346
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Рукав
Каталожный номер:06C0727
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Кольцо круглого сечения 16.3x2.4
Каталожный номер:12B0504
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Рукав
Каталожный номер:06C0728
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Трубка
Каталожный номер:10D1701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Трубка
Каталожный номер:10D1716
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Штуцер
Каталожный номер:32K0004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Рукав
Каталожный номер:06C1825
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Кольцо круглого сечения 12.0x2.0
Каталожный номер:12B0490
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Штуцер
Каталожный номер:31C0083
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Рукав
Каталожный номер:06C1824
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Гидроцилиндр опрокидывания
Каталожный номер:10C0251
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Рукав
Каталожный номер:06C1831
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Рукав
Каталожный номер:06C1830
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Хомут
Каталожный номер:27A0347
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Болт M10x35-8.8-Zn.D
Каталожный номер:00B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Трубка
Каталожный номер:10D1708
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Трубка
Каталожный номер:10D1709
Комплект:1
Примечание:
